公司简介

不搭脚手架,不停产施工
  江苏三里港高空建筑防腐有限公司是当地工商部门批准成立的专业高空作业企业:承揽过(国内.国外)高空建筑、高空安装、高空防腐、烟囱防腐、钢结构防腐、高空维修、烟囱维修、电厂烟囱脱硫、烟囱拆除、烟囱加固、烟囱新建、烟囱滑模、高空清洗、防水堵漏、钛钢烟囱等高空作业工程。具有“不搭脚手架 、 不需要停产”施工特点,外出施工人员都经过江苏省劳动部门的严格培训,考核通过颁发《中华人民共和国特种作业操作证》上岗,施工人员全部在“中国平安保险公司”投入常年人身安全保险。多年来始终本着“安全为本、质量至上 、各类工程、跟踪服务、讲究信誉、确保安全、定期回访”的服务宗旨 。公司领导始终坚持高起点、高标准、严要求,利用高空作业技术和高科技材料,以质量求信誉,以信誉求发展,做到“人无我有,人有我新,人新我精 ”先后参加了多项省市级重点高空工程施工,赢得了广泛的社会认同和赞誉,树立了良好的自身品牌效应。为全国各地承揽过数千家、上万项 高、大、难的高空工程,赢得了客户的一致好评。

工程信息 / NEWS

更多>>

中标动态 / NEWS

更多>>

常见问答

MORE
混凝土烟囱拆除施工组织方案(篇二)
2.2  技术安全保证措施 序号 关键点 技术安全措施 技术安 全指标 1 安全应急措施 1、施工中突然断电 施工中突然断电时,应立即按下急停按钮,切断主控回路,以防止突然来电发生意外;然后与地面有关人员联络,判明断电原因,确定是否立即返回烟筒内搭设的平台上。若短时间停电,待接到来电通知后,松开急停按钮,再继续作业。 2 卷扬机 1.卷扬机基座应平稳牢固;卷扬机应搭设防护工作棚,其操作位置应有良好视野。 2.卷扬机的旋转方向应和控制器上标明的方向一致。 3.卷扬机制动操纵杆在最大操纵范围内不得触及地面或其他障碍物。 4.卷扬机卷筒与导向滑轮中心线应对正。卷筒轴心线与导向滑轮轴心 线的距离:对平卷筒不应小于卷筒长度的20倍;对有槽卷筒不应小于卷筒长度的 15倍。 5.钢丝绳应从卷筒下方卷入;卷筒上的钢丝绳应排列整齐,工作时最少应保留5圈;最外层的钢丝绳应低于卷筒突缘一根钢丝绳的直径。 6.卷扬机工作前应先进行试车,检查其是否固定牢固;防护设施、电气绝缘、离合器、制动装置、保险棘轮、导向滑轮、索具等完全合格后方可使用。 7.地锚引出线应与受力方向一致。地锚坑在引出线露出地面的位置,其前面及两侧在2m的范围内不应有沟、洞、地下管道或地下电缆等。地锚埋设后应进行详细检查,试吊时应指定专人看守。 8.卷扬机工作时应遵守下列规定: 1)严禁向滑轮上套钢丝绳。 2)严禁在滑轮或卷筒附近用手扶行走的钢丝绳。 3)任何人不得跨越正在行走的钢丝绳以及在各导向滑轮的内侧逗留或通过。 4)重物被长时间悬吊时,应用棘爪支柱。 3. 卷扬机运转中如发现下列情况必须立即停机检修: 1)电气设备漏电。 2)控制器的接触点发生电弧或烧坏。 3)电动机及传动部分有异常声响。 4)电压突然下降。 5)防护设备松动或脱落。 6) 制动器失灵或不灵活。 7)牵引钢丝绳发生故障。 10. 卷扬机操作: 1)操作时上下联系通畅。 2)必须有专职信号员,操作工和信号工各担职责。 2.3高空安装及拆除操作安全规定 = 1 \* GB2 ⑴施工人员必须系好安全带,戴好安全帽,同时系牢安全帽的下额扣,戴好防护镜及相关劳动安全防护用品。 = 2 \* GB2 ⑵搭拆施工脚手架要严格按方案实施,并经技术负责人、安全员、监理工程师验收和监控。 = 3 \* GB2 ⑶起重人员要遵守“十不吊”原则,指挥人员要口令清晰,指挥正确,操作人员要集中精力认真操作,听从指挥。 = 4 \* GB2 ⑷要遵循由上至下的拆除程序,严禁违规操作。 = 5 \* GB2 ⑸施工脚手架上严禁动火。脚手架上每人应配置1个2kg干粉灭火器。 = 6 \* GB2 ⑹保证上下联系畅通,地面清理垃圾和高空拆除应协调交错,烟囱内清理杂物时,应停止一切高处拆除工作。 = 7 \* GB2 ⑺拆除人员一律要系牢保险带,应同时使用双保险。 = 8 \* GB2 ⑻操作平台面应进行全封闭以防落物;砖块在完全被凿除离位时,应有控制坠落方向措施。 ⑼拆除操作人员,应按时轮换,不得进行疲劳施工,禁止夜间施工。 ⑽下雨天禁止施工,超过6级风以上禁止施工。 2.4动火安全操作规定 本工程中的需要动火处仅为施工烟囱砼壁拆除后钢筋切割(气割)用,施工人员应有相应的资格证书,且施工时需注意以下几点安全措施: = 1 \* GB2 ⑴烟囱底部及操作平台清除易燃易爆物品,必要时进行阻燃物品隔离覆盖; = 2 \* GB2 ⑵在易燃易爆气体或液体的扩散区域动火时,应取得有关部门的检试许可; = 3 \* GB2 ⑶丙烷发生器必须设有防止回火的安全装置、保险链,球式浮桶断面积的60%-70%; ⑷丙烷发生器的零件和管路接头不得采用紫铜制作。不得放置在电线的正下方。与氧气瓶不得同放一处。与易燃、易爆物品的明火的距离不得少于10m,检验漏气应用肥皂水,严禁明火; ⑸氧气瓶、氧气表和割焊工具上严禁沾染油脂; ⑹氧气瓶应有防震胶圈,旋紧安全阀,避免碰撞和剧烈、震动,防止暴晒; ⑺氧气瓶、丙烷器胶管和防回火安全装置冻结时,应用热水或蒸气加热解冻,严禁用火烘烤; ⑻点火时,枪口不得对人。正在燃烧的焊枪不得放在工件或地面上。带有丙烷和氧气时,不准放在金属容器内,以防气体逸出,发生燃烧事故; ⑼工作完毕,应将氧气瓶气阀关好,拧上安全罩,将丙烷发生器按规定收拾好,检查场地并确认无着火危险时,方准离开。 2.5施工临时用电安全管理 ⑴施工现场的电器设备设施有有效的安全管理制度,现场电线电气设施有有专业电工经常检查整理,发现问题立即解决。 ⑵施工临时用电严格执行建设部颁发“JGJ46-2005”规定,一律采用三相五线制,使用安全配电箱。配电箱要求“五防一通”,即防火、防水、防露、防雨、防水、防动物,通风良好,保持干燥,门向外开配锁。 ⑶配电箱设备总开关,同时做到一机一闸一漏电保护器。 ⑷照明与动力用电分开,插座上标明设备使用名称。 ⑸电缆线与及支线架空或埋地,架空敷设采用绝缘子,不直接绑扎在金属构架上,严禁用金属裸线绑扎。 ⑹移动电箱内动力与照明分箱设置 ⑺凡是触及或接近带电体的地方,均采取决缘体保护以及安全距离等措施。 ⑻电力线和设备选型按国家标准限定安全载流量 ⑼所有电气设备和金属外壳具有良好的接地和接零保护,所有的临时电源和移动电具装置的二级漏电保护开关 ⑽其它安全保证措施 1)施工现场严禁使用花线,塑料胶质做拖线箱的电源线,严禁使用木 制的拖线箱、板及民用塑壳拖线板; 2)配电箱是符合规范要求的标准电箱,配电箱电气装置做到一机一闸 一漏电保护; 3)开关箱的电源线长并不大于30m并与控制固定式用电设备的水平 距离不超过3米; 4)所有配电箱、开关箱都编号,箱内电气完好匹配; 5)工作接地的电阻值不大于4Ω; 6)保护零线每一重复接地装置的接地电阻不大于10Ω,电工定期检 测,做好原始记录。 第三节  应急预案及事故预警监测 1、应急预案 1.1、内容及目的 针对华能国际南通电厂一期烟囱拆除工程中施工特点,为高空作业、施工作业难度大,可能发生触电、易发生高空坠落、机械伤害、物体打击,以及特种设备可能发生的安全事故等,为了正确、迅速、有效、有条不紊地开展应急救援工作,最大限度地减少企业人员伤亡和财产损失,真正贯彻落实“安全第一,预防为主,综合治理”的安全生产方针,并及时、科学、合理的处置各种突发事故,特根据国务院《安全生产法》,制定本预案。     1.2、适用范围     项目部施工现场所发生的各类突发事故的应急准备和响应。     1.3、术语和定义     现场急救:指应用急救知识和最简单的急救技术进行现场初级救生, 最大限度稳定伤病员的伤情、病情,减少并发症,维持伤病员最基本的生命体征,如;呼吸、脉搏、血压等。     1.4、职责     1)项目经理对本应急预案负领导责任。     2)安全员负责督促检查各施工单位对本应急预案的落实情况。     3)项目部办公室负责施工生产场所范围内对本应急预案的落实。     4)其它职能人员根据职责分工,协助落实本应急预案。     1.5、各类事故(危险) 发生原因分析     1)直接接触电击:人体触及正常运行的带电体时发生的电击。     2)间接接触电击:当电气设备发生故障(例如:绝缘损坏,造成设备外壳带电),人体触及意外带电体所发生的电击。     3)动火时由于防护不当或违章作业发生火灾、爆炸。     4)气体泄漏引起的连锁反应。     5)高处作业由于防护不当或违章作业发生高处坠落。     6)脚手架未按规范搭设。     7)物件堆放过高。     8)建、构筑物老化未加固及未按规范施工。     9)无证驾驶、违章操作。     10)安全装置失灵。     11)防护、保险、信号等装置缺乏或有缺陷。     12)防护不当。     13)操作错误,忽视安全,忽视警告。     14)观察、了望不够。     15)垂直交叉作业或多层作业地面无防护棚。     16)高空抛物。     17)冒险进入拆除危险区域。     18)有害气体吸入,如煤气、一氧化碳等。     19)夏季由于防暑降温工作未做好而引起工作人员或作业人员高温中暑。     1.6、应急区域范围确定     1)施工现场发生各类事故以外任何绝缘区域为应急区域范围。     2)对各类事故所能波及工地(围档)外引起人员伤亡或财产损失的,需要当地政府协调,属政府职能,在各类事故发生后及时通报政府相关部门确定应急区域范围。    1.7、应急准备和响应的组织措施     1)成立以项目负责人为组长,其他职能人员经过应急培训演练的应急救援小组,并确保应急小组人员熟知各种危险品及设备的性质及应急处理方法;熟练掌握各种应急救援器材的使用。保持与各小组成员之间的通讯联络畅通,一旦事故报告后,能立即通知应急小组前往处理。 救援小组机构主要成员及联系方式。 姓名 职务 联系方式 孟飞 组长(项目经理) 15396710018 张荣 副组长(项目负责人) 13961991925 江国毅 技术员 13962039136 张文红 安全员 18961975766 2)应急领导小组的分工职责     应急救援领导小组组长职责:组织指挥各类事故应急救援工作,决定应急服务机构提供帮助,控制和组织评估事故损失,指导现场停工整顿和复工,组织人员参加事故的调查、分析和处理。     3)通讯联络组职责:负责在最短的时间内与公司领导联络、并拨通120电话,求助专业急救等有关信息反馈和对外信息发布。     4)技术支援组职责:负责制定抢修抢险技术措施,绘制事故现场平面图。     5)现场保卫组职责:负责设置事故现场警戒线,引导救援车辆及人员的进出,保护事故现场和受伤人员财产安全。     6)抢险抢修组职责:负责实施抢修抢险技术措施。     7)医疗救护联络组职责:负责配置救护担架、急救箱等,及时对触电人员进行紧急抢救,协助外部救援机构转送受伤人员至医院,并指定人员护理受伤者。     8)后勤保障组职责:负责配备合格的抢修抢险或应急救援防护用品及专用设备和保障各组人员生活物质的供给。     1.8、应急设施及技术措施     1)基本装备:安全帽、安全带、安全网、绝缘鞋、绝缘手套、防尘口罩、梯子、木板床,适用的救护担架及急救药箱。     2)专用装备:应急灯、报警装置、灭火器、电工工具、消防栓、消防桶、消防斧、水笼头、水管、铁锹、钢丝绳、卡环、千斤顶、吊车、现场值班车、手机和电话等。     3)配电设备事故应急措施: 配电设备运行中因短路、过载等故障原因而突然跳闸时,配电当班人员要进行详细检查。检查出是分路断路器跳闸时,应在分路断路器上挂上“禁止合闸”的警示。同时当班班长组织人员对跳闸原因进行查找和处理。 变配电设备出现异常时,应马上对异常设备进行检查、分析。    配电设备运行中因短路导致爆炸,立即切断电源,在可能的情况下尽快将人撤离现场,有条件时拨打“119”、“120”、“110”等电话请求救援,并将情况逐级上报。爆炸停止后立即查看是否有伤亡人员,并进行救助。 配电设备运行中因短路导致火灾,立即切断电源,在可能的情况下尽快将人撤离现场,有条件时拨打“119”、“120”、“110”等电话请求救援,并将情况逐级上报。同时,立即组织人员展开扑火工作,火灾停止后立即查看是否有伤亡人员,并进行救助。 4)发生触电时,首先切断电源,触电者伤势不重的(如:神志清醒、四肢发麻、全身无力),让触电者安静休息,请医生前来诊治或送往医院 ;触电者伤势严重的(如:失去知觉、呼吸停止或心跳停止或二者均已停止)应迅速用木板将触电者与大地隔开,解开裤带和领口,进行现场急救(口对口人工呼吸和胸外心脏挤压法)同时通知医生或急救中心进行救治。     5)发生火灾、爆炸事故时,有电源的应首先切断电源,再将伤员和被困者抢救至安全区域,积极组织人员扑救和撤离,同时拨打向消防部门报警,拨打120向急救中心求助。在消防部门到达之前,应选择合适的灭火器设法切断火源,正确有效地隔离易燃易爆危险化学品。若外脚手架上的安全网、竹笆、隔离层着火,应立即组织有关人员在火苗上方拆出隔离带,阻止火势蔓延,减少事故的损失;若火势太大无法扑灭时,应立即组织扑救人员撤退,避免因中毒、坍塌、坠落、触电、物体打击等第二次事故的发生,造成不必要的伤亡。     6)发生人员高处坠落时,首先将伤者救护至安全区域,根据伤者的伤势情况通知急救中心,并立即采取现场急救措施,如伤员流血、应用急救箱的止血带包扎止血,出现骨折应用夹板、竹板、硬纸板等将伤员断骨进行捆绑固定,呼吸停止时,应进行人工呼吸和胸外心脏按摩,同时通知医生或急救中心进行救治, 值勤门卫在大门口迎候救护车辆,运送时要平稳,防止颠簸;如事故严重,应立即上报省指挥部及有关项目部,并启动项目部应急救援预案。     6)发生坍塌事故时,有电源的应首先切断电源,再将伤员和被困者抢救至安全区域,积极组织人员撤离,同时向急救中心求助。     7)发生车辆、机械伤害事故时,有电源的应首先切断电源,再将伤员和被困者抢救至安全区域,积极组织人员撤离,同时向急救中心求助。如伤员流血应用急救药箱的止血带包扎止血;伤员出现骨折应用夹板、竹板、硬纸板等将伤员断骨进行固定;伤员呼吸停止应进行人工呼吸和胸外心脏按摩;伤员肢体分离应用急救药箱的止血带包扎止血,并将分离肢体随同伤员一起送往急救中心再植;值勤门卫在大门口迎候救护车辆,对伤员要平稳运送,防止颠簸,如事故严重,应立即上报省指挥部及有关项目部,并启动项目部应急救援预案。     8)发生物体打击事故时,有电源的应首先切断电源,再将伤员和被困者抢救至安全区域,积极组织人员撤离,同时向急救中心求助。如伤员流血应用急救药箱的止血带包扎止血;伤员出现骨折应用夹板、竹板、硬纸板等将伤员断骨进行固定;伤员呼吸停止应进行人工呼吸和胸外心脏按摩;伤员肢体分离应用急救药箱的止血带包扎止血,并将分离肢体随同伤员一起送往急救中心再植;对伤员要平稳运送,防止颠簸     9)有害气体中毒:当吸入有毒有害气体(如煤气、一氧化碳等)过量,中毒人员半昏迷或深度昏迷时,应立即将中毒人员抢救至通风处进行救治,注意保暖和安静,如有呕吐物应清理,以防阻塞呼吸道,发现中毒人员呼吸衰竭中毒严重时,应立即进行人工呼吸或吸氧,并立即通知急救中心进行抢救。抢救路线:华能路→孩儿巷北路6号→南通市第四/第一人民医院。     急救中心电话:0513-85061061 报警电话:110 (应急救援路线图) 2、事故预警监测 监测分为目测,主要是监测作业区域,如作业区域的动火情况、用电情况及烟囱的裂缝、沉降、位移和倾斜。 目测主要由施工班组安排一人进行跟踪观测,观测人员发现烟囱有裂缝、位移等不安全情况发生应立即通知施工作业人员,暂停拆除施工,待确定整改方案后再进行拆除工作,做到及时的控制。 3、应急响应     3.1项目部引导职工全员参与到企业的安全管理工作中,职工发现安全隐 患和事故时,个人能够采取措施的应立即采取相应措施,并立即逐级上报; 3.2 项目部应急领导小组接到安全隐患和事故信息后。其成员必须立即到达现场,组织和指挥应急行动;     3.3 在本项目部不能处理安全隐患和事故的条件下,项目部必须立即把安全隐患和事故信息上报纸厂突发公共事件应急指挥中心,进入企业应急响应程序。 3.4 项目部上报电厂突发公共事件应急指挥中心的预警报告要做到迅速、准确,报告内容要客观真实,不得主观臆断。 3.5项目部应急领导小组必须主动配合有关项目部对事故进行调查、检测与后果评估工作。项目部在特大事故抢险救灾过程中,项目部应急领导小组要及时介入,认真做好死、伤者家属的安抚、赔偿及其他善后工作,确保社会稳定。 3.6 应急处理工作结束后,项目部应急领导小组要组织相关人员进行分析总结,认真吸取教训,及时进行整改。 3.7 项目部应急领导小组对在处置安全事故中有突出贡献的人员,按照有关规定给予表彰和奖励。对引发安全事故负有重要责任的人员,在处置过程中玩忽职守、贻误时机的人员,按照有关规定给予处分;构成犯罪的,由司法机关依法追究刑事责任。 4、应急保障 4.1项目部应急领导小组对按照电厂规定配备应急消防、安全防范等 设备、器材要加强管理和维护,确保器材配置合理有效。 4.2 项目部应急领导小组要加强项目部内部应急队伍的建设,组织培 训和演练,提高项目部内部应急队伍的素质。 5、后期处理工作 5.1 项目部要配合单位积极做好事故的善后处置工作,要努力协调资金、物资,做好事故后的人员安置以及灾后重建工作。     5.2 对事故中的伤亡人员,项目部要配合单位主动与当地政府、劳动项目部等有关单位协商,严格按国家有关规定做出补偿。     5.3 发生安全问题后,项目部要积极配合企业和有关项目部,对事故进行调查,根据企业的要求限期将情况报电厂应急指挥中心。     6、预案启动及终止 6.1预案启动 有下列情形之一的,可启动本预案:     6.1.1江苏三里港高空建筑防腐有限公司工程项目部发生一次死亡1人以上 (含1人)或者经济损失10万元以上(含10万元)及一次急性中毒3人以上(含3人)的特别重大生产安全事故时; 6.1.2 当江苏三里港高空建筑防腐有限公司工程项目部发生影响特别恶劣的重大生产安全事故时。 6.2 救援终止 6.2.1 由江苏三里港高空建筑防腐有限公司救援指挥部宣布特大生产安全 事故救援终止。     6.2.2 按照国家和江苏三里港高空建筑防腐有限公司有关特大生产安全事故调查处理规定,向有关机构提供事故调查处理所需的有关情况和资料。 7、责任追究 对发生特大事故(事件)的有关责任人,根据国务院有关规定处理,对触犯法律的责任人,由司法机关依法追究刑事责任。 第四节 文明施工目标及措施 1、文明施工目标: 达到文明工地标准,现场文明施工管理将按照建设部颁发的《建筑施工安全检查标准》(JGJ59-2011)中有关文明施工的规定、《建设工程项目管理规范》(GB/T50326-2017)的要求和湖南省有关规定组织安全文明施工。 2、文明施工管理基本措施 建立文明施工负责制,划分区域,明确管理负责人,实行挂牌制,保持现场清洁整齐。施工现场的临时设施,包括生产、办公、生活用房、仓库、料场以及照明、动力线路,要按施工组织设计来进行。 现场材料按总平面规划分类集中堆放整齐,禁止乱放,并做出标记。不侵占现场通道,并做好安全防护隔离。 施工人员进入现场必须着装整齐,施工人员必须佩带工作卡,按规定的标准正确使用劳动保护用品,不得赤膊,不得穿短裤、裙子、拖鞋、凉鞋、高跟鞋等; 现场使用的机械设备,要按平面固定点存放,遵守机械安全操作规程。经常保持机身周围的环境清洁; 定期搞好场内外卫生,保持场地整洁,道路畅通。使排污水系统正常运行,随时清除建筑垃圾; 做好社区服务工作。工地有专人负责协调与周围居民、所在地居委会、市政交通、环卫等单位的横向关系,定期主动召开会议,听取他们对工程施工的有关意见,保证工程文明施工; 在现场设置定点的垃圾池或垃圾桶,随时随地清理现场垃圾,定期施药除“四害”; 拆除区域周围设立围栏、挂警告牌,派专人监护,严禁无关人员逗留; 施工中确保现场干净整洁,指派专人负责现场环境卫生。围栏出口处设置清洗机具对出场运渣车辆进行冲洗;所有运输车辆用篷布覆盖严密,并装量适中,不得超限运输。 现场不应有长流水、长明灯; 施工区域内,各类材料、废品要按施工平面布置的要求分区整齐堆放; 及时清理拆卸下来的各种构件材料。现场需回收的机具、材料应堆放整齐,并及时清退出场; 现场垃圾应由专人负责清扫,并集中运至业主指定地点,严禁现场乱倒垃圾;现场应设置厕所,并设专人负责清扫,严禁随地大小便; 在现场配备消防专用太平桶、积水桶(池)、黄砂等器材设施,设施周围不得堆放其它物品; 现场使用的机械设备,要按平面固定点存放,遵守机械安全操作规程。 按规定设立并确保职工有符合卫生标准的水喝; 加强员工内部团结和思想政治教育,领导者主动深入实际为他们排忧解难,多开展有益的文体活动,使每个员工都能在轻松愉快的环境中工作。 3、降噪声措施 考虑拆除过程中噪声对周边办公及生活区的影响,特编制本措施。 尽量将拆除作业中使用大型机械或发出较大噪声工序安排在不影响办公、生活的时间段,具体在工程开工过程后与业主方协商; 定期检查机械设备,保持设备的正常运行,降低机械设备的噪音,对于噪声很大的机械设备,坚决予以更换; 夜间一般不安排机械拆除作业,可进行人工清理等施工,如遇特殊情况,必须安排机械拆除施工时,一定要提前征得监理单位(业主)及政府相关部门同意并发出公告后方能进行作业; 在整个拆除及机械设备运行过程中,严格按照专项施工方案合理进行施工,禁止违章作业; 选择合理、先进的施工工艺,控制噪音的发生与发展; 对于无法避免的过大噪音,可进行噪声封闭,以控制噪音的传播; 尽量减少现场存在的噪声源; 合理安排施工工序,尽量避免在中午和夜间进行产生噪音的建筑施工作业。 因为在环境敏感点附近,禁止夜间(22:00—06:00)施工作业和物料运输,防止噪声扰民。 4、降尘措施 1)、脚手架四周架设2000目安全网(防止拆除物飞溅及扬尘);施工现场四周应连续设置硬质密闭围挡,不留有缺口,底边封闭,不得有泥浆外漏。位于城市主干路段的围挡高度不低于2.5米,城市次干道路段不低于2米,其他路段不低于1.8米,且围挡无乱张贴、乱涂画等现象。破损的围挡应及时更换,确保围挡整洁、美观。严禁使用单层彩钢板、竹笆、彩色编织布、安全网等易变形材料围挡。同时顶部作业面增设湿法作业喷雾降尘措施。   2)、施工现场的围挡上方必须沿围挡加装喷雾系统,每隔2米设置1个高压雾化喷头,施工区域要能形成大量水雾,吸附工地上扬起的粉尘颗粒物;施工期间除雨天外全天开启喷雾系统。喷雾系统参数应满足规定标准。   3)、施工现场配备1台满足规定标准的可移动、风送式喷雾机,适时开启降尘。出渣口搭设安全防护棚,施工作业时用雾炮机降尘。 4)、施工现场所有车辆出口应按规定设置自动冲洗设施,包括冲洗软管、冲洗枪、排水沟、循环用水装置等,必须收集洗车过程中产生的废水和泥浆,确保车辆不带泥上路、净车出场。     5)、在非降雨期间,施工现场必须全天开启喷雾系统降尘,确保施工现场道路保持潮湿状态。   6)、垃圾上方必须采用防尘网覆盖,施工垃圾、生活垃圾应分类存放,并应及时清运出场。施工现场各作业面应做到每天工完场清。 5、监督检查措施 施工人员必须分工按规定配齐劳动保护用品,并持证上岗。 进入施工现场的其他人员必须配戴安全帽,闲杂人员不得出入施工现场;由安全领导小组负责对施工人员进行劳动保护方面的检查,对漏配、缺配劳动保护用品的施工人员,责令补发劳动保护用品;对不按规定配戴劳动用品上岗的人员,进行批评教育,并责令其改正,对累教不改的人员,将采取罚款、停岗等措施予以惩罚。 第六章 季节性施工及特殊措施 第一节 高温施工措施 目前正值盛夏季节,日照强度高,高温天气持续,要切实做好夏季烟囱拆除现场防暑降温工作,保障施工人员的身体健康、不断地改善劳动条件、防止因高温天气引发的工人中暑和其他各类生产安全事故。 1、具体规定 1.1 认真落实防暑降温责任制。 要认真贯彻落实有关抓好建筑工地防暑降温工作的一系列要求,要以对一线施工人员生命和健康高度负责的态度,切实加强对防暑降温工作的组织领导,完善、落实责任制,制定应急预案,狠抓防范措施落实,防止因高温天气引发的工人中暑和各类生产安全事故。 1.2 合理安排作息时间。 密切关注南通地区有关高温天气的气象预报,气象学将日最高气温大于或等于35摄氏度定义为“高温日”,连续5天以上“高温日”称作“持续高温”。 严格实行“抓两头、歇中间”的避高温措施,适当调整夏季高温作业劳动和休息制度,减轻劳动强度,严格控制室外作业时间,避免高温时段作业,确保劳动者身体健康和生命安全。原则上,气温超过35℃ ,严禁11:00至 15:00 进行室外作业。 1.3 加强工作中的轮换休息。 在夏季根据施工的工艺过程,尽可能调整劳动组织,采取勤倒班的方式,缩短一次连续作业时间,加强工作中的轮换休息。加强现场巡查,加大防暑降温知识和中暑急救知识宣传,提高全员安全防范意识。 1.4 保证现场饮水供应充足。 现场应供给足够的合乎卫生要求的饮用水、饮料、茶及各种 防暑降温药品 等,有效地防暑降温,避免发生中暑事件。 1.5 落实防暑降温物品。 要切实关心在高温天气下坚持施工的广大一线施工人员,加强对防暑降温知识的宣传,要求施工人员随身携带防暑药物,如: 藿香正气水 、清凉油、风油精等,落实每一位工人的防暑降温物品。 1.6 积极改善建筑工地生产生活环境。 要认真落实建筑施工现场管理规定,积极采取措施,加强通风降温,确保施工人员宿舍、食堂、厕所、等临时设施满足防暑降温需要,并为施工人员提供清凉饮料和常用防暑药品。建筑工地施工现场的宿舍和食堂必须安装电扇,有条件的单位,应在宿舍安装空调。  1.7 切实做好卫生防疫工作。 要切实做好施工现场及生活区的卫生防疫工作,加强对饮用水、食品的卫生管理,严格执行食品卫生制度,避免食品变质引发中毒事件;加强对夏季易发疾病的监控,现场作业人员发生法定传染病、食物中毒时,应及时向有关主管部门报告。 1.8  做好夏季防火工作。 针对夏季炎热、天气干燥,火灾事故易于发生的实际情况,进一步加强预防火灾措施,对配电房、仓库、等易燃场所进行定期检查,发现问题立即处理,同时按规定配备灭火器材。 2、应急预案 2.1 本预案是针对施工中各种不同的紧急情况所制定的 , 保证各种应急资源处于良好的备战状态;而且可以指导应急行动按计划有序进行,防止因行动不力或现场救援工作的混乱而延误事故应急,从而降低人员伤亡和财产损失。施工中的紧急情况是指具有突发性,造成或可能造成较多人员伤亡、较大经济损失的各类建筑工伤事故。 2.2 成立施工紧急情况应急领导小组,负责应急救援工作的指挥、协调工作。领导小组由项目经理孟飞负责落实,若经理外出,由现场负责人张荣指挥给予落实。实施救援工作的展开,具体人员安排详见应急预案组织机构。 2.3 当在施工中发生高温的各种紧急症状情况时,接到紧急情况报告后,应立即启动本预案。在第一时间分别向项目部应急救援指挥中心、 “ 120” 救护中心求助,并向市安全生产监督局、总工会等相关部门通报情况。紧急情况发生后,还应不间断的向有关领导、部门反馈后续情况。 2.4 在施工中紧急情况发生后,项目部即视情况成立救援现场指挥部,由孟飞担任事故现场组长 ,并成立以下领导小组。 2.4.1 抢险抢修组。夏季施工过程中,因建筑行业在作业时,露天作业环境较多;为保障劳动者的合法权益与生命、财产安全,为作业人员营造一个有保障、舒适的环境,在作业人员发生高温不良反应时,由 李志明组织人员 对事故人员进行转移、与控制,防止周边施工作业现场事故人员的增加。使应急行动具有更强的针对性,提高行动的效率。以免造成巨大的事故损失。 2.4.2 信息联络小组。由张荣负责了解人员伤亡情况和经济损失及紧急情况影响范围,每天组织收集天气温度状况,然后采取必要的防范措施,并对已采取的措施和事态发展情况,及时向上级报告及有关部门的联络。 2.4.3 防保卫组 。对撤离区和安置区内的治安工作,由张文宏担任组长并负责对险情发展状况进行监控,防止影响施工工期,并对各班组人员加强安全教育,以进一步提高安全意识且组织现场管理人员对施工现场进行安全检查,消除安全隐患,以预防恶性事故的发生以及一旦发生事故时如何将事故影响控制在最小范围。      2.4.4 医疗救护组 。当事故发生时,由组长孟飞组织组员对伤员进行现场分类和急救处理,负责在第一时间对伤员实施有效救护;并及时向医院转送。救护人员的主要职责是:进入事故发生区抢救伤员;指导危害区内人员进行自救、互救活动;集中、清点、输送、收治伤员。根据具体情况,迅速制定应急处理方案并组织实施。    2.4.5 后勤保障小组。由江国毅负责组织调集抢险人员、物资设备,督促检查各项抢险救灾措施落实到位。 3、救援物资及工器具的储备  项目部物资的购置由安全员张文宏负责,主要药品及医疗救护器具如下: 3.1 药品:感冒药、发烧药、腹泻药、消炎药等治疗药品及仁丹、十滴水、正气水、菊花茶、降火凉茶、绿色保健食品等。 3.2 救护器具:单架、救护汽车、小型氧气瓶、听筒、病床、毛巾、药用药箱、冷冻柜(冰块)等。 4、施救方法 4.1 轻度患者:现场作业人员出现头昏、乏力、目炫现象时,作业人员应立即停止作业,防止出现二次事故,其他周边作业人员应将症状人员安排到阴凉、通风良好的区域休息,供应其凉水、湿毛巾等。并通知项目部医 务 人员进行观察、诊治。 4.2 严重患者(昏倒、休克、身体严重缺水等):当作业现场出现中暑人员时,作业周边人员应立即通知项 目部,并及时将事故人员转移至阴凉通风区域,观察其症状,以便于医务人员来临时掌握第一手医治资料。项目部应根据具体情况,由应急 组长杨长清 决定是否启动防暑降温预 案 。并立即组织救护人员亲临现场对事故人员进行救治。症状严重者,在项目部医疗设备无法救治的情况下,应第一时间转移到最近的医院进行观察、治疗。并上报公司。 第二节 防雨、防台风措施 防台风工作事关全体职工生命菜场安全和本工程项目顺利实施,为确保此项工作的落实,特制订本预案。 1、组织指挥  结合工程项目施工现场实际,成立防台风事故应急救援小组,协调和指挥事故应急救援。 组长:孟飞  副组长:张荣 组员:江国毅、张文宏、成开树 防台风领导小组主要职责 1.1、负责贯彻执行上级有关防台风的方针、政策、法令、法规和相关指示,统一指挥本项目生产生活的防台风、应急抢险救灾工作。 1.2、明确各施工班组和各部门的职责和任务,做好防台风人员、应急物资的落实。 1.3、指挥、协调各部门,督促、检查、指导各施工班组做好防台风工作;定期总结经验,表彰先进。 1.4、在灾情紧急情况下,救援小组有权在其项目部范围内调用所需的物资、设备和人员,灾后组织各方面力量迅速开展重建工作。 1.5、各施工班组成立相应的防台风工作领导小组,开展台风到来前的安全大检查,对各自施工的施工段情况做到心中有数,能及时采取有效措施消除各种隐患;组织制定防台风 灾害的预案并上报项目部领导小组;落实包点、包片人员及抢险对队伍,做到随时能进入状态。 2、具体职责分工 2.1、项目部防台风工作由项目经理、现场负责人总负责。 2.2、项目经理及现场负责人负责防台风小组的日常工作;协调、知道项目部各部门、各施工班组的防台风工作;采购、储备、管理应急抢险物资;督促、指导各施工班组应急抢险队伍的组建和抢险救灾队伍的调度;及时传达上级防台风的有关指令,向上级主管部门上报相关数据以及完成上级部门布置的其他工作。 3、抢险队伍 3.1项目部全体管理人员。 3.2各施工班组抽调8人作为临时抢险队伍。 4、台风前准备工作  台风前检查贯彻“防重于抢”的方针,必须高度重视。 1、台风天往往伴随着大雨大风,所以防台风领导小组要时刻关注天气变化,做好高空作业的安全检查,检查安全带、安全绳绑扎的牢固性,当风力超过6级时,应停止作业,有序安全地撤回到地面安全地带。 2、项目部、各施工班组根据具体情况备足抢险物资和救生器材。 3、项目部防台风领导小组每年组织两次的防台风安全、物资储备、抢险队伍组建的检查、督查工作。 5、预案实施  项目部防台风领导小组及各施工作业班组要密切注意气象动态,在接到上级部门的台风预报时立即做出反应。  防台风工作预案 5.1 台风正在发展,预计有可能影响本地区(发布台风消息第1号通知): (1)项目部加强值班,密切注意天气预报 (2) 项目部防台风领导小组及时将台风消息通知各施工班组及相关人员,并督促其做好防台风的各项准备工作。 5.2 当台风正向南通市逼近,48小时内将影响本地区(发出警报第2号通知): (1)项目部防台风领导小组组长、副组长应立即到位,研究部署防台风的各项工作。各施工班组、项目部各部门立即上岗到位,贯彻落实上级的指示精神,按职责分工做好各项准备工作。 (2)项目部、各施工班组责任人要上岗到位,检查落实防范措施和抢险物资的到位情况。 (3)各施工班组及项目部各部门按照职责分工,落实各自防台风的各项准备工作。 5.3 当台风在24小时内可能袭击本地区或者在附近约150公里范围内登陆时(发布台风紧急警报第3号通知): (1)项目部防台风领导小组组长应坐镇指挥,副组长分工协助指挥工作,领导小组成员、各施工班组的负责人要坚守岗位,并按预案进一步检查各项防御措施落实情况,并处于临战状态,各施工班组应向项目部领导小组汇报落实情况及存在的问题,必须坚持24小时值班。 (2)各施工班组迅速组织人员从危险地区撤离,各抢险队伍随时待命,做好应对台风到来。 4、风已登陆并减为低气压,为不再影响时(发布台风警报解除第4号通知): (1)防台风领导小组和各部门领导根据实际情况进一步部署由于台风所带来的暴雨影响。 (2)各施工班组检查工程项目,有受损现象应尽快组织修复。修复完毕经项目部安全管理人员检查无问题后,方可恢复拆除工作。 6、责任追究  各部门、各施工班组未正确履行职责、未认真落实上级指令、工作不到位、或者擅离职守、临阵脱逃,造成项目部人员生命财产损失的,严肃追究有关领导和具体人员的责任。 第三节 疫情防控措施 为提高本项目工地的预防和控制传染病能力,减轻、消除传染病的危害保障施工人员的身体健康与生命安全,维护施工现场正常的施工秩序,须制定新型冠状病毒防控方案。 1、指导思想 以中国疾病预防控制措施为指导,贯彻执行“预防为先、分级控制、分层管理、及时处置”的工作原则,力求务实、高效、科学、有序地预防和控制新型冠状病毒,做好建筑施工现场防控传染病紧急情况的处置工作,最大限度地降低损失和影响,有效、切实维护生命安全和秩序稳定。 2、目标任务 (1)宣传和普及传染病防控知识,提高广大施工人员的自我保护意识; (2)完善传染病报告制度,做到早发现、早报告、早隔离、早治疗; (3)建立快速反应和应急处理机制,及时采取措施,确保传染病不在本项目建筑工地蔓延。 (4)加强环境卫生整治,动员全体施工人员集中整治环境卫生,消除发病诱因和隐患。对员工宿舍进行大扫除,及时清理脏乱差和卫生死角; (5)每日进行施工人员身体病況排查,一旦发现发热等疑似症状的人员,立即送往医院诊治,及时对员工所在寝室所用物品进行彻底消毒,发现疫情立即向高新区疫情防控指挥部报告; (6)严格控制新入场人员,进行登记备案,并对外地进场人员进行健康监测,发现可疑病例,及时送往定点医院,严禁在工地留宿。 3、工作原则 (1)预防为主、常抓不懈。宣传普及传染病防控知识,提高全体工人的防意识,加强日常监测,发现病例及时采取有效的预防控制措施,迅速切断传播途径,控制疫情的传播和蔓廷。 (2)规范管理、统一领导。严格执行国家有关法律法规,对传染病突发事件的预防、疫情报告、控制和救治工作实行依法管理。成立预防传染病工作领导小组,协调与落实建筑工地对传染病的防控工作。 (3)快速反应、运转高效。建立预警和医疗救治快速反应机制,增强应急处理能力。按照“四早"要求,保证发现、报告、隔离、治疗等环节紧密衔接,一旦发现疫情,快速反应,及时准确处置。 4、组织管理 项目现场成立以项目经理为第一责任人的防疫工作领导小组,负责组织、指挥、协调与落实传染病的防控工作。 (1)宣传与教育 项目现场制作、张贴防护宣传条幅标语,宣传和普及疫情防控知识,提高广大施工人员自我保护意识。项目部落实专人对上级主管部门有关防控传染病的文件、通知、疫情通报等信息及防控传染病的知识向现场所有人员进行宣传教育、充分利用现场黑板报、宣传栏、报纸、电视等新闻媒介,对职工进行宣传、同时做好原始记录。项目部每天公布疫情检査情况,有无新来外省务工人员,有无体温过高人员。 (2)消毒与检查 人员登记管理:项目部要做好花名册,记录所有外出人员所在地、返岗时间、是否与感染人员接触、是否有发热症状等。外省回来人员按防疫指挥部统一要求隔离、留观。加强门卫管理,尽量限制人员在一个出入口通行,集中管理排査。每天对进场人员进行排查登记,登记人员姓名、工种、进场时间、进场测温温度等消毒温管理:每天按照说明书,使用84消毒液、酒精等,对生活区办公区、作业区、垃圾雄场(桶)开展两次以上的消毒工作并记录对出入人员严格登记、测量体温,发现异常立即进行隔离并上报高新区防疫指挥部对进出车辆严格登记并进行喷洒消毒,外省车辆严禁驶入工地内部。 (3)联络与上报 疑似病例。有以下三项临床表现,并具有任何一项流行病学史的患者: 1)临床表现:发热; 2)流行病学史:发病前14天内有*市旅行史或居住史; 3)发病前14天内曾接触过来自**的发热伴有呼吸道症状的患者有聚集性发病或与确诊病例有流行病学关联。 在第一时间内向上级主管部门及辖区疫情防控指挥部报告。 (4)物资储备 对于药品、防护用品、消毒用品储备数量是否满足日常所需,并提供储备清单及每日消耗清单。(如:口置、感温仪、防护服、护目镜、消毒液、雨衣等)。 5、主要工作 (1)做好宣传教育工作。组织人员进行卫生大扫除、印发宣传资料及宣传传染病的防控知识。 (2)加强疾病检查工作。 每天由施工班组长做好工人的检查,突出以班组为单位的询问制,通过摸、二看、三问、四查的方式,细致地观察每一个工人的情绪与身体状况,有可疑病症,立即上报项目部。 (3)保持寝室空气流通。开窗通风,保证室内空气畅通。 (4)做好防范措施,每个寝室配备体温计,84消毒液,口置等物品。 (5)加强工人个人卫生教育。教育工人饭前便后以及班后一定要洗手,注意个人卫生,使用肥皂和流动水洗手,不喝生水。 (6)启动应急预案。如发现工人发热特别是伴有咳軟、咽喉疼肩等,迅速隔离,立即带到正规卫生院就诊。 (7)实行日报告和零报告制度。完善传染病报告,做到早发现、早报告、早隔离、早治疗。 6、应急措施 当工地出现“传染病”疫情预警时,立即启动应急处置方案,在第一时间采取如下措施: (1)在第一时间内向上级主管部门及辖区疫情防控指挥部报告。 (2)对一般发热等病人的处理: 1)出现发热咳嗽咽痛等症状,应及时就医,不得带病上班。发热病人退热两天后,且无反复,项目部应对其隔离14天无异常,オ能回岗。 2)在规定时间内向上级主管部门疫情防控指挥部报告发热人数,并对病人作眼踪了解。 (3)对可疑病例的处理: 1)发热病人经医院认为有传染病疑似病例嫌疑的工地要立即报告上级主管部门及高新区疫情防控指挥部。对在工地发现的病人,要在第一时间进行隔离观察并报告指挥部医疗救治组诊治。 2)工地要对可疑病人所在寝室或活动场所进行彻底消毒对与可疑病人密切接触的人员进行隔离观察。 3)可疑病人在医院接受治疗时,禁止任何人员前往探望。 4)工地应根据可疑病人活动的范围,在相应的范围内调整施工计划和安排。 (4)对传染病人的处理 若“疑似病人”被医院正式确诊为传染病患者,工地要立即向上级报告并采取一切有效措施,迅速控制传染源,切断传染途径,保护易感人群,具体要求是: 1)封锁疫点。立即封锁患者所在寝室及班组,等待卫生部门和高新区疫情防控指挥部的处理意见。 2)疫点消毒。对工地所有场所进行彻底消毒,消毒必须严格按标准操作,消毒结束后进行通风换气。 3)疫情调查。工地应配合高新区疫情防控指挥部进行流行病学调查。对传染病人到过的场所、接触过的人员,进行随访,并采取必要的隔离观察措施 (5)根据相关规定,出现因疫情原因需要部分或全部停工,按上级主管部门疫情防控指挥部最新決定执行。 7、保障措施 工地现场适当安排经费用于传染病疫情的宣传及防控工作,确保处理事件的快速反应能力。 8、责任追究 实行责任追究制。项目经理为第一责任人,分管领导具体负责,各班组长直接负责,其余人员一岗双责。全体管理人员必须把疫情的防控工作作为重要工作来抓,站在讲政治的高度,以对工人高度负责的态度,认真做好传染病防控工作,层层落实责任,做到防患于未然。对因工作不力、不负责任、措施不当造成工地传染病疫情扩散传播或对施工人员健康造成严重后果的,将按上级有关规定实行责任倒查,并追究相关人员的法律责任。 第七章  计算书 1、施工安全、技术交底培训记录表 施工安全、技术交底培训记录表 施工单位:                                                编号: 分部(分项)工程名称 日  期 接受交底班组名称 地  点 主持人 交底人签字 应参加交底人数 实际参加人数 缺席人数 交底内容 接受交底人员签名 2、环形贴壁脚手架系统验收记录表 机具(三角架系统)验收记录表 工程名称: 单位工程名称 验收日期 资料检查 序号 检查项目 要求(数量) 结果 备注 1 是否有材质单 角钢、扁铁、圆钢等 外观检查 1 焊缝高度 符合设计、方案及国家规范要求 2 进场数量 与清单相符并满足施工需求 3 外观完整性 及缺陷 进场机具不应有明显破损,所有杆件及焊缝不应有裂缝 4 尺寸检查 杆件尺寸与设计及方案相符 5 螺栓检查 三角架安装使用螺栓规格为M20螺栓 系统检查 1 倒链 必须有试验记录 2 手拉葫芦 必须有试验记录 3 手扳葫芦 必须有试验记录 4 三角架铰点 杆件无裂纹;螺丝符合要求 5 杆件/螺栓 所有杆件相互间靠紧,螺栓拧紧 6 操作平台及围挡 围挡连接成一整体,网纲紧密连接;无空当;无孔洞;网内无杂物;安全网挂在三脚架头上;兜底安全网挂在吊栏挂钩上。平台封闭严密。 7 栏杆 栏杆插接牢固,防护钢丝绳拉紧 验收人员 工地负责人: 验收情况记录:由项目部安全员或其指派专人,每天对照验收表,对所有工器具进行详细检查,并形成安全台账。 3、顶部第一层环形贴壁脚手架搭设构件的吊运计算: 3.1、起吊构件最大重量计算: 环形贴壁脚手架由多截-100*10的热轧扁铁包箍与多个椅子型平台连接而成,其中每截扁铁包箍的最大重量为15Kg左右、每个椅子型平台的最大重量为25Kg左右,考虑小型工具组合本次验算取值50Kg。 3.2、卷扬机计算 卷扬机地锚计算 钢构起吊设备采用金利牌JM型电控卷扬机(执行标准GB/T1955-2002),相关技术参数:起重量0.5T, 提升速度10-12m/min,容绳量160米,钢丝绳直径Φ5mm-Φ9.3mm,电机功率3KW,本工程选用钢丝绳为Φ6mm钢丝绳。卷扬机地锚采用4根M14膨胀螺栓固定于复烤厂地面上,地面为混凝土结构,强度大于C25。M14膨胀螺栓抗剪极限值为10KN,不均匀系数取0.8,取安全系数为2。则: 四根膨胀螺栓抗剪极限值F抗=4×10×0.8/2=16KN。 JK0.5电动卷扬机牵引力计算:     电动卷扬机牵引力,可按下式计算:           S = 1020PHη/V     其中: S──作用于卷筒上钢丝绳的牵引力;           PH──电动机的功率,取 PH=3kW;           η──卷扬机传动机构总效率,取0.96;           V──钢丝绳速度,V=0.2m/s;     经计算得 S=1020×3×0.96/0.2=14688N=14.7KN<F抗=16KN。地锚满足要求。 3.3、起重钢丝绳及拔杆计算 本工程起重最大重量为50kg,拔杆采用80×4.5钢管制作,顶部及底部焊接φ14圆钢吊环,起重钢丝绳选用φ6钢丝绳。 起重钢丝绳承载力验算 提升钢丝绳最大工作拉力:     S=P/(nη)     其中 P - 提升荷载,P=1.5(Gd+Ge)=1.5×(0.15+0.5)=0.975kN;         Gd - 吊钩及钢丝绳自重,Gd=0.15kN; Ge - 最大起重量,Ge=50×10/1000=0.5KN;     n - 承载钢丝绳分支数,n=1;         η - 滑轮组总效率,η=0.9。     S=0.975/(1×0.9)=1.08kN 选择6×19(a)钢丝绳,钢丝绳公称抗拉强度1570(纤维芯)MPa,直径6mm。     钢丝绳的容许拉力按照下式计算:     [Fg]=αfg/K     其中 fg ─ 钢丝绳的钢丝破断拉力总和,查表得fg=22.702kN;          α - 钢丝绳之间的荷载不均匀系数,α=0.8;          K - 钢丝绳使用安全系数,K=8.00。     得到:[Fg]=0.8×22.702/8=2.270kN>S=1.08kN     经计算,选此型号钢丝绳能够满足要求。 拔杆采用φ80×4.5钢管制作,长度为5m,工作时的最小倾斜角度为45°,计算按45°时进行计算,计算简图如下:     最大提升荷载设计值P =1.5×(0.15+0.5)=0.975kN 拔杆承受最大弯矩M=0.975×2.3=2.24KN.m 钢管抗弯截面模量:W=19080mm3 拔杆抗弯强度验算:ρ=M/W=2.09*106/19080=109.5N/mm2<205N/mm2,满足要求。 3.4、顶部Φ20挂钩验算: 顶部挂钩点支撑:利用Φ20圆钢S形钢钩上端与顶部爬梯M24的预埋膨胀螺栓连接下端与1.5t葫芦(滑轮)连接。 S形钢钩抗拉直验算: S形钢钩最大承载力设计值P =0.975KN S形钢钩弯曲半径按2.5D考虑,弯钩端头受力为最不利位置,则S形钢钩承受最大弯矩M=0.975×0.1=0.098KN.m S形钢钩抗拉直验算:ρ=M/W=0.098*106/785= 124.2N/mm2<210N/mm2,满足要求。 4、环形贴壁脚手架验算 4.1、环形贴壁脚手架使用荷载计算 ①、脚手架自重标准值:该烟囱最大外径为5.6米,根据烟囱平均外径大小及专用脚手架的构件形式经过计算本工程的脚手架自重约NG1k=1200Kg*10N/Kg=12KN; ②、施工活荷载1:NQ1k=施工人员每班6人×80Kg/人=480Kg*10N/Kg=4.8KN ③、施工活荷载2:NQ2k=施工过程中平台各种工、机具500Kg*10N/Kg=5KN 施工中脚手架的组合荷载计算: N=1.3*12KN+1.5*(4.8KN+5KN)=30.3KN 4.2、本工程中脚手架荷载由12只手拉葫芦共同承担,所用手拉葫芦顶部钩挂点为烟囱筒壁中的螺纹圈筋,其最小的圈筋为Φ12mm的螺纹钢筋,其抗拉强度设计值为300N/mm2,抗拉承载力验算为: f=300*113=33900N=33.9KN>30.3/12=2.53KN,Φ12mm的螺纹钢筋承载力满足要求。 4.3、手拉葫芦的承载力为1500Kg/只,共计12只,其施工承载力验算为: f=1500Kg/只×12只*10N/Kg=18000Kg*10N/Kg=180000N=180KN>30.3KN符合要求。 根据计算本工程专用脚手架完全满足烟囱拆除施工的需要。 4.4、环形贴壁式脚手架施工示意图 说明:上图为示意图,除环向抱箍外,环壁脚手架沿圆周方向每3m为一个独立单元,上部相应配置一个1.5t倒链。不足3m时采用0.8m、0.4m、0.2m收分条进行连接,收分位置在爬梯处,其它位置不允许设置收分。 安全措施:每个倒链与筒壁钢筋挂钩处设置“T”型钩,采用A20圆钢制作,如右图:该挂钩挂在底部竖向开槽处。 在外部栏杆设置两道6-6×19+IWR-1770钢丝绳,第一道设置在栏杆顶部,从顶部管中心穿过;第二道设置在栏杆底部,从钢筋立柱内侧穿过,每一个单元有一个拉结点,采用12#铁丝捆牢。 4.5、顶部环形贴壁脚手架葫芦安装图示: 4.6、施工中环形贴壁脚手架葫芦安装位置图示 5、悬挂绳验算   本工程操作工人悬挂绳主绳采用Φ20白棕绳、副绳采用Φ18白棕绳,由专业生产高空作业安全绳的厂家提供。Φ20白棕绳的容许承载力,可按下式计算:           [Fz] = Fz/K     其中: [Fz]──白棕绳(麻绳,下同)的容许拉力;            Fz ──白棕绳的破断拉力,取 Fz=16.00kN;             K ──白棕绳的安全系数,取 K=10。 经计算得 [Fz]=16.00/10=1.6kN。 施工人员的体重取0.80kN,考虑荷载组合为1.5*0.80kN=1.2kN,则白棕绳的容许承载力[Fz]=1.6kN>1.2kN,因此Φ20安全绳完全可以满足该施工人员的安全防护需要。
混凝土烟囱拆除施工组织方案(篇一)
华能国际电力股份有限公司 南通电厂一期烟囱拆除项目 安 全 专 项 施 工 方 案 编制单位:江苏三里港高空建筑防腐有限公司 编 制 人: 审 核 人: 审 批 人: 2020年08月06日 目 录 第一章 工程概况....................................................................................................................... PAGEREF _Toc6546 1 第一节 危险性较大的分布分项工程概况............................................................................. PAGEREF _Toc19386 1 第二节 施工要求................................................................................................................ PAGEREF _Toc2674 6 第三节 技术保证条件......................................................................................................... PAGEREF _Toc17752 6 第二章 编制依据....................................................................................................................... PAGEREF _Toc21992 7 第三章 施工计划....................................................................................................................... PAGEREF _Toc25533 9 第一节 施工进度计划......................................................................................................... PAGEREF _Toc22273 9 第二节 施工现场准备....................................................................................................... PAGEREF _Toc26208 13 第三节 施工主要机械设备计划......................................................................................... PAGEREF _Toc3034 15 第四节 劳动力计划.......................................................................................................... PAGEREF _Toc9956 16 第四章 施工工艺技术方法....................................................................................................... PAGEREF _Toc4047 20 第一节 施工方法.............................................................................................................. PAGEREF _Toc11838 20 第二节 施工流程.............................................................................................................. PAGEREF _Toc14986 20 第五章 施工安全保证措施....................................................................................................... PAGEREF _Toc27859 36 第一节 安全目标与生产管理体系..................................................................................... PAGEREF _Toc24917 36 第二节 安全生产责任制及安全措施.................................................................................. PAGEREF _Toc29304 38 第三节 应急预案及事故预警监测..................................................................................... PAGEREF _Toc8558 48 第四节 文明施工目标及措施............................................................................................ PAGEREF _Toc7342 55 第六章 季节性施工及特殊措施................................................................................................ PAGEREF _Toc9768 60 第一节 高温施工措施....................................................................................................... PAGEREF _Toc14471 60 第二节 防雨、防台风措施................................................................................................ PAGEREF _Toc5608 63 第三节 疫情防控措施....................................................................................................... PAGEREF _Toc25785 67 第七章 计算书........................................................................................................................ PAGEREF _Toc5657 73 第一章 工程概况 第一节 危险性较大的分布分项工程概况 本工程为建(构)筑物拆除工程,施工主体为华能南通电厂一期一座高210m的砼烟囱,工程地点位于江苏省东部、长江北岸的南通市西郊,西至南京市195km,南至苏州市约85 km,东南至上海市约110 km,东距长江入海口约160 km。厂区位于南通市西郊天生港镇东侧长江边,东临芦泾路,距市中心约10 km;南临长江天生港水道;西至通燧路,距天生港镇和天生港发电厂约1.0 km;北至纬七路,距204国道约0.5m,本方案主要针对210m砼烟囱及烟道等附属物的拆除。 1、拆除范围及工作量:南通电厂一期烟囱为钢筋混凝土结构,高210m,+0.000处直径21m,筒首处直径8.28m,混凝土强度C30,钢筋最大直径为20mm,筒壁钢筋砼3019.42m3,内衬材料1026.05m3。为确保拆除工程的安全,本工程采用人工与机械拆除相结合的施工工艺。20m标高以上采用人工拆除、20m标高以下采用机械拆除。 本工程包括机械设备及人员调遣、安全围护、烟囱零米以上全部拆除、建筑垃圾清运等。烟道采用氧乙炔分块割除法拆除,GGH出口烟道拆除后出口端用6mm钢板全部封闭。施工工期预计为100个日历天。 2、工程特点 (1)烟囱周围环境:本次拆除的为一期烟囱。一期烟囱南侧有城市供热蒸汽母管,东侧有运行中的电厂3#机组,北侧有一期锅炉钢架,西侧有运行中的一、二期共用输煤栈桥。 (施工现场平面布置图) (2)拆除施工方案分析 1、拆除施工方法介绍:目前烟囱的拆除方法有以下几种: 1.1、人工拆除 人工拆除主要通过使用手工工具,如气镐、手拉葫芦、钢丝绳等工具人工进行拆除。一般使用在环境受限周围没场地的情况下。 采用人工拆除烟囱需要考虑以下关键因素: = 1 \* GB2 ⑴提供安全的施工环境,即搭设安全牢固的施工脚手架,保证拆除人员的人身安全。 = 2 \* GB2 ⑵考虑人员到达施工脚手架的出入方式,采用人工拆除的方法,工期长、施工人员多,来往工作面频繁,必须提供方便安全的出入方式;一般利用烟囱原有的爬梯上下,在施工前进行加固。 1.2、机械拆除 机械拆除是利用液压破碎机械从上至下拆除,这种拆除方法受到机械作业高度的限制,不适宜拆除高度超过30m的建构筑物。 机械拆除还可以采用开设切口的方法,利用伐树原理使烟囱定向倒塌,采用此种方法要求烟囱周围有足够的场地。 采用机械拆除时,要注意操作机械时的安全、操作时的空间、设备的能力和对操作手的保护。 1.3、爆破拆除 爆破拆除是利用炸药爆炸时释放的能量破坏混凝土结构,形成设计的切口形状,使烟囱沿预定的方向倒塌的拆除方式。使用爆炸物时,要考虑作业人员的资质、设备和经验。爆破拆除高耸物时,其坍塌破坏方式主要有定向倒塌、折叠式倒塌、分段单向控制爆破三种方式。 = 1 \* GB2 ⑴定向倒塌方案 倒塌原理:其原理是在烟囱倾倒一侧的底部,将其支撑筒壁炸开一个一定高度和长度大于该部位筒壁周长二分之一的爆破缺口,从而破坏其结构的稳定性,导致整个结构失稳和重心外移,在本身自重的作用下形成倾覆力矩,迫使烟囱按预定方向倒塌。 场地要求:定向倒塌方案要求在倒塌方向必须具备一个一定宽度和长度的狭长场地。该场地的长度,自烟囱的中心算起,不得小于建筑物高度的1.0~1.2倍,垂直于倒塌中心线的横向宽度不得小于烟囱爆破部位外径的2.0~3.0倍 = 2 \* GB2 ⑵折叠式倒塌方案 折叠式倒塌的原理与定向倒塌的原理相同,除了在底部炸开一个缺口以外,还需要根据分段的要求,在分段的部位炸开一个或多个缺口,相邻的缺口方向或一致或相反,使烟囱从顶端开始,逐段向相同或相反的方向折叠,倒塌在原地附近。 此方案适用于烟囱的高度相对周围的场地来说较高,无法采用定向倒塌方案时采用,但此方案难度较大且安全性较差。 = 3 \* GB2 ⑶多段单向控制爆破方案 多段单向爆破拆除是融合利用定向倒塌及折叠式倒塌的爆破技术,分几次在烟囱不同高度处开设爆破缺口,分次实施爆破。即先在烟囱一定高度处开设爆破缺口对上半段实施爆破,然后重新布置防护设施,在烟囱下部开设缺口,利用定向倒塌方案对下半段实施爆破的拆除方法。多段单向 控制爆破技术适用于倒塌场地不满足定向倒塌方案的场地要求,同时对保护对象要求高的拆除工程。 1.4 施工方法比较分析 为了保证选择到经济可行的施工方案,通过对施工费用、安全系数和场地要求三个方面对上述拆除方法进行分析。 安全系数方面分析,同样是人工拆除最高,爆破拆除次之,机械拆除最低;从场地要求方面分析,机械拆除对场地的要求最高,爆破拆除次之,人工拆除最低。详见下表。 表3-1 不同施工方法对比分析表 施工费用 安全系数 场地要求 人工拆除 高 高 低(场地符合要求) 机械拆除 低 低 高(场地不符合要求) 爆破拆除 中 中 中(场地不符合要求) 3、施工方案优化及选择 受环境限制等原因采用人工与机械相结合的方式进行拆除,施工工期定为100个工作日,烟囱需要人工、机械配合拆除部分为190m。在地面向上20m以上进行机械拆除作业,从机械设备及人员调遣、四周围护到整个地面以上拆除建筑垃圾清运为止,工期长,任务重。 (1)需要确保拆除构筑物的稳定性 由于拆除的烟囱整体结构较好、较高,在分块切割过程中应保证每个块体的稳定性,确定在安全的情况下再下落,严防由于受拉结力作用而影响筒体的稳定性,会导致部分承重筒体出现开裂、倾斜等现象。 (2)安全和质量要求高 施工时对振动要求较高,需要采取特别措施,防止碎块落地冲击对周围建(构)筑物产生影响,同时场地小,机械和人员多而杂,不安全隐患多,因此施工过程中要时刻牢记安全,采取行之有效的安全防范措施,对施工质量和施工进度做合理安排。 根据《危险性较大的分部分项工程安全管理规定》建办质〔2018〕31号文件,本工程属于超过一定规模的危险性较大的分部分项工程范围。 施工立面图: 待拆烟囱现场图:详见厂区建(构)筑物平面布置图。 第二节 施工要求 施工前请求建设方协调事宜: 1、清理施工现场地面机械设备及其他杂物; 2、接通施工电源; 3、提供施工水源接点,以便我单位洒水降尘; 4、拆除期间封锁相关道路,届时我单位将在相关路口用标牌予以明示,并指派专人看守。 第三节 技术保证条件 组织施工技术人员深入现场,详细了解现场的具体情况,确定烟囱拆除的施工方法。施工方案的选取和施工布署直接影响施工安全,所以我们根据现场情况认真讨论优化方案,编制合理可行的施工作业设计(方案),对各个作业对象、施工步骤的要点等加以明确说明。做好前期各级技术交底工作。 施工技术人员认真审阅以下资料:拆除工程的有关图纸和资料;拆除工程涉及区域的地上、地下建筑及设施分布情况资料。全面了解拆除工程的图纸和资料,进行实地勘察。 第二章 编制依据 1、编制依据 1.1.《工程测量规范》GB50026-2007 1.2.《施工现场临时用电安全技术规范》JGJ 46-2012 1.3.《建筑施工高处作业安全技术规范》JGJ80-2016 1.4.《建筑机械使用安全技术规范》JGJ33-2012 1.5.《建筑拆除工程安全技术规范》JGJ147-2016 1.6.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011 1.7.《钢管脚手架扣件规范》GB15831-2006 1.8.《中华人民共和国环境保护法》 1.9.《建设项目环境保护管理条例》 1.10.《水污染防治法》 1.11.《固体废物污染环境防治法》 1.12.《环境噪声污染防治法》 1.13.《特种作业人员安全技术考核管理规则》GB5306-85 1.14.《住房城乡建设部办公厅关于实施〈危险性较大的分部分项工程安全管理规定〉有关问题的通知》(建质[2018]31、37号文)文件 1.15.华能集团安全生产管理规定及南通市与拆除工程相关的技术规范 1.16.甲方提供的构筑物拆除相关拆除现场周边环境现场勘查资料 1.17.总结本单位及施工人员施工过的类似工程的施工技术经验,结合已推广应用的新技术、新工艺、新材料的使用经验。 2、拆除要求 本工程的安全目标是:不发生人身伤亡事故,不发生火灾事故,不发生设备损坏事故,不发生交通事故,不发生环境污染事故。 2.1拆除工程安全要求 = 1 \* GB2 ⑴在烟囱拆除前,应对本拆除工程周围的建(构)筑物进行现场踏勘,详细了解其状况,并对其采取安全可靠的保护措施。 = 2 \* GB2 ⑵拆除施工开始前,承包单位应首先与发包方签订安全管理协议,接受安全教育培训。 2.2 拆除工程施工要求 = 1 \* GB2 ⑴全面履行合同职责,在合同规定工期内将合同范围内的工程全部拆除、清运及现场清理工作。 = 2 \* GB2 ⑵我方主动了解、踏勘拆除建(构)筑物的结构,制定详细可行的拆除方案、施工进度计划及安全保障网络,并经发包方认可,否则不得开工,确保拆除工作安全、高效、按期完成。 = 3 \* GB2 ⑶拆除机械、拆除垃圾统一堆放到甲方指定的地方,拆除完工后统一清运处理。 第三章 施工计划 第一节 施工进度计划 1、工期目标 本工程计划工期100个日历天,确保按期完工,力争提前完工。 2、进度计划 2.1工程进度计划确定原则 本标段施工进度计划安排原则是:“以施工准备、施工脚手架搭设、人工拆除为主,混凝土破碎、建筑垃圾运输为辅的进度规划作为控制,确保总工程进度目标的实现”。 ⑴精心组织,合理安排,平行作业,根据工程特点及工作量大小安排施工,确保工程进度。 ⑵施工条件相对较好的分布工程,尽量早开工,形成施工规模;施工条件较差且不影响工程进度的工程,可较晚开工。 2.2 计划开工日期、竣工日期 开工日期:中标后以合同签订的开工日期为准。 竣工日期:开工日期后100个工作日内。 2.3 工程进度计划 根据本工程特点及工程量大小,拟作如下施工安排,在实际施工过程,做好实际进度与计划进度的比较工作,合理安排机械和劳动力。 ⑴拆除积灰平台及出渣口防护棚搭设:3个日历天; ⑵人工拆除、机械拆除:92个日历天完成; ⑶垃圾外运:3个日天完成; ⑷残值处置及验收:2日历天; (施工进度计划横道图见下页) 3、施工进度考核办法 3.1制定工期目标 本工程应在保证安全的基础上,确保施工进度。施工中以总进度网络计划为依据,按不同施工阶段、不同专业工程分解为不同的进度分目标,以各分项管理、技术措施为保护手段,进行施工全过程的动态控制。 3.2按施工阶段确定控制节点 以关键线路和次关键线路为线索,以计划中起止为控制点,在不同施工阶段确定重点控制对象,制定施工细则,达到保证控制节点的实现。 3.3按专业工种分解确定交接时间 在不同专业和不同工种的任务之间,要进行综合平衡,并强调相互间的衔接配合,确定相互交接的日期,强化工期的严肃性,保证工程进度不在本工序造成延误。通过对各道工序完成的质量与时间的控制达到保证各分部工程进度的实现。 3.4总进度计划目标分解 按总进度网络计划的时间要求,将施工总进度计划分解为月度和旬期进度计划。 3.5确定施工进度计划的动态控制方法 施工进度计划的控制是一个循环渐进的动态控制过程,施工现场的条件和情况千变万化,项目经理部要及时了解和掌握与施工进度有关的各种信息,不断将实际进度与计划进度进行比较,一旦发现进度拖后,要分析原因,并系统分析对后续工作将产生的影响,在此基础上制定调整措施,以保证项目最终按预定目标实现。 3.6制定工期奖罚制度 总进度目标和各控制节点的目标确定后,比较实际进度与计划进度,制定严谨的工期奖罚制度,提高加快进度的工作积极性。 4、工期保证措施 4.1 保证按时开工措施 周密、细致的施工准备工作是确保工程准时开工,以及开工后形成连续施工能力的前提,组织参加本标段施工的项目班子进场,利用我公司已有的施工经验和所积累的技术资料,编制出施工进度二级计划。 4.2施工组织保证措施 = 1 \* GB2 ⑴对关键工序、集中耗工数多的项目组织相关施工安全负责人员,进行每日施工前班前会检查施工人员身体状况(严禁有酒后、疲劳、身体不舒服、疾病等不良登高作业),检查个人劳保用品是否穿戴合格,组织安排每日的施工任务。 = 2 \* GB2 ⑵把好设备及系统验收、调试关。试运前期的准备工作愈充分,系统投用就愈顺利,系统内部愈清洁,投用时设备出现故障的机率就愈小,保护校验愈彻底、重现性愈好,系统投用后的可靠性就愈高。设备及系统的投用状态愈好,就愈顺利,耗时就愈少,就可使工期得到确保,甚至有所提前。 = 3 \* GB2 ⑶设备、材料的按计划交付,将为本标段施工总进度的完成创造有利的外部条件。我们将主动积极地配合建设单位做好这方面工作。万一由于设备供应发生延期或其他原因造成局部工程工期延误时,我方将积极采取措施把工期抓回来。必要时,我方可以调动全公司施工人员、管理人员和施工机械来实现工程工期。 对本工程我方将采用8h工作制,合理安排施工人员的休息,做好后勤供应工作确保作业面不间断施工。后勤服务人员要做好生活服务供应工作,防止集体食物中毒影响工程进度 第二节 施工现场准备 1、施工前先进行现场平面布置,划定施工区域并设置现场围挡(采用1.8m高的硬质围挡板),非现场施工人员不得进入现场,防止安全事故发生,并做相关的材料的计划及采购。 2、按现场实际情况及业主所提供的现场条件,本工程施工用生产、生活设施均设置在厂外。现场临时设施主要是敷设施工临时用水、用电管线,修建、完善施工现场隔离防护挡板墙、值班室(临时休息室)、临时仓库等。 3、开工前,请甲方协助办理好有关城建、市容、环卫、交通等开工手续和建委的相关的工程备案工作,并指派代表常驻现场,协调配合拆除施工。拆除施工中积极采取降尘措施,施工现场采取低噪音、低粉尘的施工方法。 4、请甲方为施工现场提供施工所必须的降尘用消防水源,施工用电源(380V)。为防止消防水源压力不够,另配备1-2辆高压洒水车配合进行洒水降尘。 5、根据现场情况及工程安排,准备必要机械设备、材料、人员等进场,并提前做好关键路口的安全标记及指挥。 6、施工临时用地表: 用途 面积(m2) 位置 需用时间(天) 机械设备 250 靠近施工现场 100 临时仓库(借用) 50 靠近施工现场 100 供电、供水 6 靠近施工现场 100 值班(临时休息)室 20 厂区内 100 工人宿舍 50 厂区外租赁 第三节 施工主要机械设备计划 1、机械设备配备,遵守以下原则: (1)优选精良、先进、适合本工程的最佳施工机械设备,合理进行匹配,使项目形成快速施工能力。 (2)根据本合同段工期及工程量,使机械设备能力大于进度计划指标能力,有足够的设备储备。 (3)同类机械设备尽可能采用同厂家设备,以便于维修、配件供应和通用互换,确保机械使用率。 拟用于本工程的机械、设备表 序号 名称 规格型号 数量 产地 制造 日期 用于施工部位 1 挖掘机 PC450 2台 租赁 拆除 2 高压洒水机 2台 租赁 降尘 3 装载机 ZL50 1台 租赁 4 小推车 3辆 5 风镐 / 10台 浙江 2019年 拆除 6 切割机 220V 4台 上海 2019年 / 7 钢丝绳 Φ14、Φ16 300m 江阴 2019年 用于局部悬滑施工 8 钢丝绳 Φ12 100m 江阴 2020年 用于局部悬滑施工 9 保险带 3m 30根 江苏 2020年 人员保险绳 10 钢材 / 1.2T 马鞍山 2020年 施工脚手架 11 对讲机 DJ101型 4台 天津 2019年 上下联系 12 输气管 --- 1套 / 2020年 无缝钢管(自制) 13 金属平台 2套 自制 14 三滑槽滑轮 2T 10只 江苏 2020年 15 氧气丙烷瓶 / 5套 / / 16 卸扣 Φ30 80只 徐州 2020年 17 电源检修箱 50KW 2套 江苏 2019年 18 悬索(绳) Φ20 300m 现购 19 机械式卷扬机 1T 1台 南通 2019年 20 电焊机 BX1-400 1套 南通 2020 GGH出口烟道封堵 21 安全密目网 2000目 400㎡ 22 脚手管 Φ48 2000m 搭设防护棚 23 灭火器 5 湖南 防火应急 24 空压机 3.5M3 3 浙江 2019年 制气 25 经纬仪 J2-2型 1台 上海 2020 监测 2、施工用电、用水、用气的设计与布置 根据本工程的工程特点,用水用电量较小,生产、生活用水、用电均应服从现场管理的有关规定。 用电设计:从厂内专用线路中接出。由甲方提供电源。 用水设计:从厂区的用水管道接出支水管。由甲方提供水源。 用气设计:本工程用气采用氧气、丙烷,在当地购买租用;气瓶存放点,安排专人负责,确保安全。 3、临时应急措施 配合厂方,根据现场实际情况制定切实有效、可行的应急措施,一旦发生意外,立刻启动应急措施,配合厂方控制意外发生影响的范围和造成的损坏。 第四节 劳动力计划 1、专职安全生产管理人员 1.1、施工组织机构的设置原则 根据本工程规模、工期要求、施工环境确定如下原则: (1)坚持项目法管理的原则。综合运用人员、机械、物资、方法、资金和信息,实现质量和造价的最佳组合。 (2)遵循GB/T28001、ISO9001质量体系文件,完成要求的质量目标。 (3)在满足业主要求的前提下,确保实现质量、安全、工期的预期目标。 1.2、施工组织机构 为了确保质量目标的实现,按照施工管理规定实行项目法施工,组建工程项目经理部,项目经理部在各职能部门的监督指导下,对工程的质量、工期、成本、安全等实施全面管理。 各分项工程的施工由各专业班组按照生产计划保质、保量完成,根据施工需要针对本次拆除施工工程组建项目部。 1.3、管理人员 1.3.1 管理人员安排 根据项目组织机构配置情况,项目部配备项目经理1名,项目副经理1名、技术负责人1名、技术员1名、安全员2名,施工员(施工队长)1名。 1.3.2 管理人员职责 = 1 \* GB2 ⑴项目经理 项目经理是公司法人代表在项目上的委托代表,是质量安全生产的第一责任人,根据授权在项目上负责施工现场全部施工组织的领导工作及对外联络协调工作,负责向上级人员进行合同交底、计划交底,组织项目的生产调度和成本分析会,领导现场文明施工及现场形象管理。项目副经理全面配合项目经理做好本职工作。 (2)安全技术负责人 协助项目经理主抓技术管理、质量管理工作,负责工程施工组织设计、施工措施的编制及变更。通过加强施工全过程的管理,保证质量目标的实现。 (3)技术员 参与工程施工组织设计、施工措施的编制及变更,进行技术交底及技术教育,办理工程变更,负责施工方法的调整收集、整理工程技术资料,做到与工程同步,解决施工中出现的一切技术问题。 (4)施工员 按质量目标对各施工队进行监督与管理,实施施工组织设计与施工技术方案,组织施工过程中的质量自检并提出自检报告,对工程质量负责。参加隐蔽验收,中间结构验收和交接验收,负责安全生产。 (5)安全员 安全员责任重大,首先安全员本身要有安全意识,熟悉并了解各种规章制度。安全员应负责施工现场的安全监督和管理工作,对违章现象有制止权、处置权,紧急情况下有停止作业权。负责现场的安全教育工作,遇紧急情况及时上报。 主要施工管理人员表 名称 姓名 职务 职称 只要资历、经验 及承担项目 总部 项目主管 宋文荣 董事长 工程师 主持完成多项拆除工程 其他人员 现场 项目经理 孟飞 项目经理 工程师 主持完成多项拆除工程 施工管理 张荣 经理 工程师 参加完成多项拆除工程 技术管理 江国毅 工长 助工 参加完成多项拆除工程 施工管理 江国毅 技术员 助工 参加完成多项拆除工程 安全管理 张文宏 安全员 工程师 参加完成多项拆除工程 2、项目作业层(含特种作业人员) 根据本工程的实际,参与施工的所有技术工种岗位上的人员必须全部持证上岗,上岗前进行身体健康检查;施工前,对进场的所有施工人员进行三级安全教育培训,学习相关规章制度,观看安全警示教育短片,结合南通电厂的制度,强化现场特种作业人员的施工安全意识。劳动力需求计划如下:              单位:人 工种 按工程施工阶段投入劳动力情况 平均 高峰 焊工 1 1 气割工 1 2 高处作业工 10 14 司索信号工 1 1 物料提升司机 1 1 电工 1 1 普工 2 2 合计 17 22 注:本计划表是以每班八小时工作制为基础编制的。 第四章 施工工艺技术方法 第一节 施工方法 根据拆除场地的实际情况,现场踏勘,通过多方研究和分析比较,结合以往施工经验,烟囱拆除决定采用搭设一种环形贴壁脚手架的方法,人工利用风镐将烟囱自上而下逐层解体、分块拆除,拆除的混凝土块在烟囱筒体内自由落地;落地后的混凝土块用采用挖掘机械装车外运的施工方案,依次将烟囱筒身拆除到+20m处,余下的20m筒身采用挖掘机粉碎性拆除。烟道采用挖机结合气割机具对期进行分段、分块进行切割拆除。 第二节 施工流程 2.1、施工前准备(附在烟囱壁上的管道采用橡胶皮防护)→烟囱筒体底部30m范围硬质全封闭隔离→拆除积灰平台、隔烟墙→烟囱筒体底部铺设出渣平台(缓解拆除块体下落的冲击力)→搭设出渣口防护棚→检查爬梯及顶部平台→安装卷扬机、固定顶部葫芦→环形贴壁脚手架搭设→避雷设施移除→顶层平台下方二层检修平台拆除→烟囱筒身人工拆除190m(脚手架移逐次下移、废渣定时清运)→机械烟道拆除→机械拆除20m筒身(废渣定时清运)→废旧物资处置并清理现场→验收。 2.2、施工方法 2.2.1施工前准备 拆除工程施工前,掌握210m烟囱施工图纸及施工方案,了解毗邻建筑物的分部情况。对需保留的管线、设施采取保护措施。具体措施如下: ⒈施工前对待拆210m烟囱筒身向外延伸30m范围设立安全警戒区域,拉好安全警戒线悬挂带有警示标语的警示牌。 ⒉施工单位与建设单位协调确定施工现场进出场通道位置和现场布局安排,施工区域内设立安全警示标志,施工现场出入口悬挂警示牌,并有醒目标志且有专人看守,无关人员不得入场。 ⒊烟囱爬梯构件的安全性检查安排2名拆除技术经验丰富的人员对烟囱的爬梯进行攀登检查,发现爬梯构件(特别是烟囱爬梯的预埋构件)腐蚀的部位应给予加焊加固,确保施工人员攀登作业的安全。 ⒋在烟囱直爬梯护笼内顶部预埋件及自制S钩上系一根Φ20的安全绳直至地面,作为施工人员攀爬上落时的安全绳,攀爬时作业人员用安全带自锁器、防坠器与安全绳连接。 ⒌由于待拆除烟囱周围建筑物及管道较多,进行拆除施工时对操作平台进行封闭,不得有碎石向外飞溅(灰尘除外)。对烟囱周围管道等设备设施搭设钢管脚手架防护棚进行防护,拆除时所有拆下来的块体及钢材都从烟囱内部自由落下。 2.2.2、安装卷扬机、固定顶部葫芦 根据现场实际情况,布置一台0. 5t卷扬机,卷扬机底座采用4根∠50×5制作,每根角钢两端开φ16孔,在地面锚入4根Φ16化学膨胀螺栓,将卷扬机底座四角固定在膨胀螺栓上(相关计算见卷扬机地锚计算),在其卷扬机后部1m地面处锚入2根Φ16化学膨胀螺栓再用Φ12钢丝绳与卷扬机连接,作为卷扬机保险绳。 人员通过爬梯将钢丝绳、爬杆、吊钩等工具运至顶部安装地点进行安装,拔杆底部用S钢钩与烟囱外爬梯预埋件连接,连接处用12#铁丝捆扎牢固,拔杆顶部用φ10钢丝绳与烟囱箍筋连接,角度为60度。导向滑轮安装及拔杆布置如下图所示: 钢管直径(mm) 钢管壁厚(mm) 载面面积(m^2) 每米重量 (㎏/m) 惯性矩(m^4) 抗性矩(m^3) 回转半径(m) 计算长度(m) 长细比λ 屈服强度fy(MPa) 稳定系数Ψ 受压承载力(kN) 76 4.5 1.01E-03 7.93 6.48E-07 4.27E-06 0.0253 3.7 146 235 0.355 77 待起重系统安装好后开始固定顶部手拉葫芦,在固定手拉葫芦前需将此处内衬砖拆除,然后将Ф20挂钩固定至烟囱砼筒壁顶部,挂钩宽度大于烟囱顶口厚度10mm,如下图: 安装吊钩及手拉葫芦前,人员站在顶部信号平台上安装一圈14-6×19+IWR-1770钢丝绳,绳头用四只配套的钢丝绳夹头固定牢固,该平台距离筒首4.5m,人员利用竹竿将该绳套移动至距筒首300mm处,一人爬至筒首利用1.75t手扳葫芦将该钢丝绳拉紧,该钢丝绳作为安全绳(拆除时安全绳数量为四根,每根安全绳不超过两个施工人员),施工人员的安全带系于该绳,首先将挂钩安装好,沿筒首周长等分安装12个,待挂钩安装好后安装手拉葫芦。 2.3、环形贴壁脚手架安装(脚手架详见专利证书及评价报告) 环形贴壁脚手架由抱箍、三角架操作平台、栏杆、安全网、彩钢瓦组成。待吊钩和手拉葫芦安装完毕后开始安装环形贴壁脚手架。 (1)抱箍安装 抱箍与手拉葫芦采用钢丝绳绳套连接,钢丝绳规格为12-6×19+IWR-1770,绳套端部采用4个绳卡锁死,如下图所示。标准抱箍安装完毕后安装抱箍收分,安装前需用手扳葫芦将抱箍两端拉紧(抱箍在同一水平位置时将抱箍收紧),然后安装抱箍收分条,抱箍收分条位于爬梯附近,便于操作,待两根φ20螺杆安装完毕后,手扳葫芦再次收紧(不得全部松开,起到二次保护作用)。 (2)三角架平台(即专利中的椅子型平台)安装 抱箍安装完毕后开始安装三角架操作平台,如上图所示,将φ18挂钩与抱箍外挑耳连接,三角架操作平台需在地面组装好,整体分段悬挂,该构件重量约为50kg,为本工程吊运最重构件,采用0.5t卷扬机运至顶部进行安装。 待三角架平台安装完毕后,在每个挂钩处并用螺丝连接牢固。 (3)栏杆、安全网及彩钢瓦等安装 待三角架平台安装完毕后,开始安装栏杆、安全网及彩钢瓦等,将栏杆安装至三角架端部120mm高φ18立柱上,并在该栏杆内侧悬挂安全网(阻燃型),在栏杆顶部及底部安装两圈φ6钢丝绳,每个三角架与栏杆 中部横杆采用12#铁丝进行连接,保证平台及栏杆整体性。 烟囱上口8.3米直径处平台安装与下口直径18米处平台安装示意图(详见下图) 、 平台底部铺设一层3mm厚的橡胶片,橡胶片上面再用防火布铺设,与烟囱筒身完整贴合无缝隙,安全栏杆四周用彩钢瓦进行封闭,防止高空飞石落物。爬梯位置采用跳板满铺,并在其上部铺设彩钢瓦。 2.4、开设清渣口、搭设出渣口防护棚 在烟道口原有位置开设清渣口,尺寸位置不变。开设完成后搭设出渣口防护棚,在烟囱底部用Φ48钢管、竹篱笆或者彩钢瓦搭设出渣口防护棚。棚顶出并安装防水喷淋管降尘。详细尺寸见及说明示意图: 2.4.1烟囱拆除渣土清理 烟囱拆除50m后对烟囱内部渣土进行一次挖出清理,挖渣施工前,由拆除施工人员及施工队长对作业平台牢固稳定检查、对作业平台上面的各工器具进行牢固稳定检查、对烟囱内壁破碎处碎块碎石清理及耐火砖是否有倾斜、松动处进行清理检查,待检查无掉落情况后,经项目施工负责人确认后方可进行清理渣土作业。 2.5、烟囱筒身拆除(每块块体大小从顶口开始向下50m为2m*3m,再往下70m范围为3m*5m,再往下为3m*6m),由于顶口距离地面距离较高,考虑到碎块自由落体对地面的冲击比较大,故在首次下落时,用专用测振仪检测,检测一下碎块对地面的冲击的大小。并根据甲方对周围设备运行参数的检测情况,决定块体大小是否合适,若结果在容许范围内,则按此方案继续实行,若影响较大,则调整拆除块体大小及高度。 待脚手架安装、出渣口防护棚搭设完毕并验收合格后开始进行烟囱拆除作业。 为防止拆除作业过程中有漏网小碎石子掉落在下方的二层检修平台而蹦跳发生伤人、伤物事故,故需先将顶层平台下的二层检修平台拆除。拆除顺序为先拆除最下层检修平台,再拆除中部检修平台。最下层检修平台拆除作业时可在中部平台用ф12mm的钢丝绳沿钢平台主支撑钢构件上环形一周并用钢丝夹头夹紧,用几根ф20mm的尼龙绳(悬挂主绳)挂在钢丝绳上并与平台主支撑的钢构件上连接并紧固:施工人员从烟囱的爬梯攀爬到最底层平台,用ф12mm的钢丝绳沿钢平台上方筒壁1.5m处环形绕一周并用钢丝夹头夹紧,施工人员在底层平台上组装好悬绳座式凳高板后从烟囱爬梯一侧按顺序分节分段进行下层检修平台拆除,拆除一节利用地面卷扬机吊运一节。拆除期间施工人员将保险带勾挂在已圈绕筒壁的钢丝绳上作为施工人员的双保险。 底层检修平台拆除完毕后,利用顶层平台作为悬吊点按同样的方式拆除中部检修平台。 在烟囱底部设置空压机,用一根20公斤压力的钢丝编织液压胶管沿爬梯外侧进行布设直至施工作业面,每隔3m防火绳与爬梯预埋件连接,防止落物损坏气管。 拆除按照原模板施工缝进行拆除,每一块模板为一个拆除单元,先凿除竖向槽,宽度约为300mm,然后凿除横向槽,剔出立筋,方便气割(氧-丙烷气体切割)。待槽开好后,采用16-6×19+IWR-1770钢丝绳及2个5t手拉葫芦将每个块体笼在一起(同时块体下方一周用16-6×19+IWR-1770钢丝绳捆牢,防止块体倾倒时不定向,确保块体的稳定性。),缓缓收紧后,分别气割块体之间竖向槽、横向槽的钢筋,直至将其拉倒,被拆除块体自由落至烟囱底部。 在拉倒链前一定要确认横向槽竖向钢筋全部断开后方可进行拉紧,一边拉一边观察,保证施工安全。 由于烟囱顶部直径小,下部直径大,根据实际施工进度如需增加拆除人员时,则开槽数量相应增加,采用上述方法由13名登高作业拆除人员将烟囱拆除190m余下的20m为机械拆除。 拆下来的混凝土碎块定期进行清理,清理碎块时严禁进行拆除施工,禁止交叉作业。 2.6、抱箍及脚手架系统滑动 筒壁拆除一段需要将平台降至下一个作业面,施工人员自行先对抱箍分条上的螺杆进行检查是否松动,手扳葫芦是是否松动,作业平台是否稳定牢固,经施工队长检查确认无问题后方可进入下一施工步骤,施工人员将1#位手拉葫芦S钢钩下移至下个筒壁环向钢筋吊点处,后将手拉葫芦进行拉紧,经过施工队长检查确认后,下一步由施工人员将抱箍分条螺杆上螺母松至最大限位,将手扳葫芦缓慢松链使得抱箍两端慢慢松开,由施工人员将每个手拉葫芦进行反向转动链条,使得平台缓缓下降,使平台整体下移到下一个拆除位置(每次下移1.2m作业面高度),完成作业平台下降后,由施工人员用手扳葫芦将抱箍两端拉紧,然后将抱箍分条螺杆收紧固,将2#手拉葫芦S钢钩下移至下个筒壁环向钢筋吊点处进行收紧,经过施工队长确认稳定牢固后,方进行下一步拆除。 葫芦连接详见附图(第十章上下连接点详图),一端与烟囱箍筋连接,一端与抱箍连接。 为了保证施工安全,预留500mm开槽高度,采用ф14钢丝绳将环向钢筋与倒链连接,作为二次保险绳。待所有倒链挂设好并拉紧后,将收分处手扳葫芦松开(不得拆卸下来),缓缓放开倒链,将平台下降1.2m高度,将收分处手扳葫芦拉紧,重复上述步骤,将脚手架降至指定施工位置继续进行拆除施工,直至施工至烟囱底部。下降过程中,严格控制每个点的下降速度,保证脚手架平稳下降。 烟囱20m以下采用反铲挖掘机进行粉碎性拆除,机械拆除不到位的地方,人工采用风镐进行拆除,专人指挥,防止机械损坏周围建筑物及设备。拆除完毕后对烟囱周围进行清理,拆除警戒栏杆及标识。 2.8、禁止非施工人员围观拆除现场。 2.8.1、拆除时的全封闭(环形贴壁脚手架的全封闭):因拆除烟囱四周有1#、2#炉等厂区其他建(构)筑物,要严格控制拆除的小碎石飞溅,造成对设备的破坏,所以脚手架要进行全封闭。椅子型平台踏板上先铺设一层橡胶皮,由于小平台与包箍连接处有缝隙,橡胶皮必须要用Φ10钢丝绳沿烟囱一周固定在筒壁上,确保无缝隙,拆除时无小碎石往下飞溅,并在竖槽对应的位置用彩钢瓦铺设,防止气割时火花落在橡胶皮上造成火灾。在小平台的护栏一周用彩钢瓦全封闭。 2.8.2、防尘措施:接通水源,拆除时用喷淋管喷洒(顶部作业面增设喷淋管降尘措施)。 2.9、烟道及周边管管路及其他构筑物等拆除(采用氧割工机具结合挖机进行施工): #1炉、#2炉GGH出口至烟囱入口段烟道拆除后其出口端用6mm钢板焊接满封。烟囱周边管路设备、#1炉CMS小室及烟囱相关电缆拆除按厂方要求进行施工。 第五章 施工安全保证措施 第一节 安全目标与生产管理体系 1、安全目标 我公司为通过GB/T28001职业健康安全管理体系认证的企业,在拆除施工中以制订的本工程职业健康安全方针和目标为宗旨,争创优质、样板工程。 职业健康安全方针:预防为主,控制拆除作业风险 科学管理,提高全员安全素质 职业健康安全目标:重大人身伤亡事故率为零; 重大火灾、爆炸事故为零; 重大机械设备事故为零。 (1)设备操作人员持证上岗,机械设备定期维修保养,定期检查,定点存放,符合《建筑施工安全检查标准》的要求,确保无机械伤害。 (2)临时用电的选材、搭设、使用、维护严格按施工方案进行,符合公司程序文件《施工现场临时用电管理规定》的要求,确保无触电事故发生。 (3)高处作业严格按施工方案进行,符合公司程序文件《预防高处坠落若干规定》的要求,杜绝高处坠落。 (4)脚手架选用合格材质,搭设严格按施工方案进行,搭设及拆除人员持证上岗,按规程操作,符合《建筑施工安全检查标准》的要求,确保脚手架无严重变形或坠落事故。 (5)消防作业的器材用具符合要求,确保无火灾爆炸等事故发生。 (6)饮食卫生杜绝无食物中毒事故。 (7)工人的职业健康安全防范意识确保到位。项目部开工前组织工人进行三级安全教育及开工后日常督促教育工作和安全法律、法规安全防范常识的宣传,注重以人为本的安全管理,抓好治安综合治理工作。 2、安全生产管理体系 2.1 安全领导小组 组 长:项目经理(孟飞) 副组长:项目负责人、技术负责人(张荣) 组 员:安全员、施工员、作业队长 2.2 安全保证体系 第二节 安全生产责任制及安全措施 1、安全生产责任制 1.1安全生产责任制及安全管理人员资质管理制度 安全生产责任制度是公司对各个部门、各类人员至每个职工所规定的在他们各自职责范围内,对安全生产工作应负责任的制度。 公司已根据各个部门、各类人员的不同职责范围,制定了安全生产责任制,现已成为完整的制度体系。为使责任制的落实,做到时时处处的安全生产工作都有人切实负责,实现安全生产。特制定本办法: (1)本办法依据“管生产,必须管安全,安全生产人人有责”的原则及国家有关安全生产法律、法规、规范、标准制定。 (2)本办法适用于公司各个部门、各类管理人员安全生产责任的考核。 (3)各部门、各类人员安全生产责任制,必须落实到位,并实行一级对一级负责,实行逐级签订安全生产责任状。各部门、各类人员自签订之日起,安全生产责任开始生效。 (4)安全生产责任制的考核,实行分级考核的办法。即:公司经理负责对公司各部门、各类人员、工程项目经理考核;工程项目经理负责对项目部各个部门、各类人员、作业班组长考核;作业班组长负责对本班组工人进行考核。 (5)安全生产责任考核采用日常考核与安全检查同时进行,公司每季、分公司每月、工程项目每周、班组每天进行。考核结果实行逐级审查,逐级上报。 (6)每次考核结果作为公司评优、晋升、奖金评定、降级、处分等重要参考依据。考核共分三个等级、即:称职、基本称职、不称职。对于部门考核,部门内每次考核全部人员称职,该部门为称职;部门内每次考核有30%人基本称职,70%人称职该,部门为基本称职;部门内每次考核有50%不称职,该部门为不称职。每次考核均应填写考核统计表。 (7)奖罚 a.年度内每次考核都称职的部门、个人都可以入围先进单位、先进个人评比,职务晋升,奖金等级的评定。 b.第一次考核基本称职的部门和个人,公司除对此进行批评教育外,并要求限期达到称职。到期考核仍然不称职的部门和个人进行罚款(部门领导罚款500元,部门内不称职的每人罚款300元),并提出警告处分。 c.第三次考核仍然不称职的部门领导,个人视情节轻重给予撤职、调换岗位、降级使用、扣发全年奖金或加倍罚款。 (3)由于责任过失造成伤亡事故或重大经济损失者,除追究其个人责任和经济处罚外,直到追究刑事责任。 1.2项目经理 (1)项目经理是项目部安全生产的第一责任人,对本项目的安全生产负全面责任。副经理在经理的领导下对分管范围内的安全工作负责。 (2)认真组织执行国家和上级颁发的安全生产、劳动保护的法令、法规和上级机关制定的规章制度、项目部安全生产制度。保证本项目安全生产的有效投入。 (3)每周召开一次安全例会,研究解决存在的问题,抓好措施的落实。 (4)组织施工现场安全生产检查,及时处理不安全因素,杜绝违章指挥、违章作业。 (5)掌握施工人员的身体健康情况,不准安排有病人员从事禁忌工种工作。对需要定期体检的工种,要督促按期体检。 (6)发挥安全检查人员的作用,保证其行使检查工作的职权。配齐项目部专职安全员和区段、班组兼职安全员并充分发挥他们的作用。 (7)督促相关人员及时发放安全备品和防护用品。 (8)发生事故后,要立即组织抢救并做好现场保护工作,防止事态扩大,及时如实上报。负责轻伤事故、未遂事故的调查分析,参加重伤、死亡事故的调查分析。 1.3技术负责人 (1)技术负责人在项目经理的领导下,协助项目经理负责安全技术工作,对安全生产工作负全面技术责任。 (2)认真贯彻执行国家和上级颁发的安全生产、劳动保护法令、法规和上级机关制定的规章制度、项目部安全生产制度。组织、编制、审定本项目关键环节的安全技术措施及预防措施。 (3)组织、编制、审定施工技术组织方案、技术文件和处理技术问题时,必须贯彻安全技术标准,向施工人员逐级进行安全技术交底。 (4)推行新工艺、新技术、新设备、新材料、新结构时,必须事先制订安全措施。 (5)负责本项目大型临时设施报验审批。指导安全技术教育,组织专业安全技术培训。参加安全事故的调查处理。 1.4作业队长 (1)对分管范围内的安全生产负直接主要管理责任。 (2)按照安全技术交底组织施工。 (3)对分管现场使用的安全防护装置和设施状况进行检查,及时解决存在的问题。 (4)对执行安全操作规程、措施和安全交底的情况进行检查,随时纠正违章作业。 (5)组织班组开展安全教育活动,接受项目部安全监督检查,及时处置安全隐患。 (6)发生安全事故后,要及时抢救伤者,保护现场,并立即组织上报。 1.5现场安全员 (1)对施工现场的安全进行检查、监督,纠正违章作业。 (2)检查特种作业人员持证上岗情况。 (3)参加区段召开的安全生产例会,及时反馈施工中存在的安全隐患,并建议应采取的处理措施。 (4)及时向区段负责人汇报施工生产中出现的安全问题和处理情况并提出奖惩意见。 (5)参加事故调查分析。 1.6施工员 (1)对分管工作负直接主要管理责任。 (2)按照安全技术交底组织施工。 (3)对现场使用的安全防护装置和设施状况进行检查,及时解决存在的问题。 (4)对执行安全操作规程、措施和安全交底的情况进行检查,随时纠正违章作业。 (5)落实班组安全教育活动,接受项目部安全监督检查,及时处置安全隐患。 (6)发生安全事故后,要及时抢救伤者,保护现场,并立即组织上报。 1.7班组长 (1)对班组人员作业安全负责。 (2)组织班组人员学习安全操作规程,执行安全生产规章制度,正确使用安全防护设施和劳动保护用品,开展安全活动,不断提高班组成员的安全意识和自我防护能力。 (3)严禁违章作业,对违章指挥有权拒绝执行。认真接受安全人员的检查监督。 (4)遇有不安全的情况出现时,要立即停止作业,将人员撤至安全地带,并报告上级主管人员,待查明情况并确认无安全问题后方可继续作业。 (5)安排生产任务时,向本班组作业人员进行安全技术交底。 (6)做好班前安全讲话并做好记录。 (7)因施工需对技术措施作某些变动时必须经原措施制定人员批准后方可实施。 (8)发生安全事故后,必须保护好现场并立即报告区段负责人。 1.8岗位操作人员 (1)认真学习、掌握安全作业的有关规定和技能,坚持标准化作业,提高安全意识和自我保护能力。 (2)严格按操作规程和安全措施的规定进行作业,发现问题立即报告班组长。 (3)坚持不违章作业,有权拒绝违章指挥。 (4)作业中出现异常情况或发生事故时,要立即报告并通知相邻作业人员撤离现场,并注意现场保护。 2、安全保证措施 2.1主要作业内容、风险点及预控措施 主要作业内容、风险点及预控措施详见下表: 风险预控措施表         风险等级:高风险 序号 基本步骤 危 害 安全措施 1 准备工作 准备工作不到位,留有隐患 1.施工人员经体检合格(有癫痫病、精神病史的不准进入施工现场) 2.全体人员经三级教育并考试合格,作业人员投保意外伤害险 3.每天作业前进行安全技术交底,工作人员本人签字 4.检修机械、工器具验收合格,并贴有合格证 5.安全带和防坠器等安全用具检验合格 6.班前检查人员精神状态,状态不佳人员不得进入现场 2 脚手架搭设 1.高空落物 2.高空坠落 1.作业区域下方设立隔离围栏,工具、扣件、钢管等系防坠绳,工具放在工具袋内并有良好防坠落措施,扣件放在袋子内运送存放。 2.作业人员系好安全带及防坠器,精神状态良好。 3. 所用起重吊索要具有6倍以上的安全系数,捆绑钢丝要有10倍以上安全系数 3 卷扬机安装 1.高空落物 2.高空坠落 3.触电 4.机械伤害 1、卷扬机司机必须经过专业培训,考试合格,持证上岗作业,并专人专机。 2、卷扬机安装的位置必须选择视线良好,远离危险作业区域的地点。卷扬机距第一导向轮(地轮)的水平距离应在15米左右。从卷筒中心线到第一导轮的距离,带槽卷筒应卷筒宽度的15倍,无槽卷筒应大于卷筒宽度的20倍。钢丝绳在卷筒中间位置时,滑轮的位置应与卷筒中心垂直。导向轮不得用开口拉板(俗称开口葫芦)。 3、卷扬机后面应埋设地锚与卷扬机底座用钢丝绳拴牢,并应在底座前面打桩。 4、卷筒上的钢丝绳应排列整齐,应至少保留3圈。导向轮至卷扬机卷筒的钢丝绳凡经过通道处必须遮护。 5、卷扬机安装完毕必须按标准进行检验,并进行空载、动载、超载试验。 (1)空载试验:即不加载荷,按操作中各种动作进行反复进行,并试验安全防护装置灵敏可靠。 (2)动载试验:即按规定的最大荷载动作进行。 (3)超载试验:一般在第一次使用前,或经大修后按额定载荷的110%~125%逐渐加载进行。 6、每日班前应对卷扬机、钢丝绳、地锚、地轮等进行检查,确认无误后,试空车运行,合格后方可正式作业。 (1)钢丝绳符合检验标准,无断丝、变形、接头,没有较严重是锈蚀情况。 (2)地锚或其它固定点无走动或变形迹象。 (3)地轮完好,转动灵活,无裂纹或损伤痕迹。 7、卷扬机在运行中,操作人员(司机)不得擅离岗位。 8、卷扬机司机必须听视信号,当信号不明或有可能引起事故时,必须停机待信号明确后方可继续作业。 3、吊物在空中停留时,处用制动器外并应用棘轮保险卡牢。作业中如遇突然停电必须先切断电源,然后按动刹车慢慢放松,将吊物匀速缓缓地放至地面。 10、保养设备必须在停机后进行,严禁在运行中进行维护保养或加油。 11、夜间作业必须有足够的照明装置。 12、卷扬机不得超吊或拖拉超过额定重量物件。 13、司机离开时,必须切断电源,锁好闸箱。 14、卷扬机刹车不得随意调整,调整后须要进行起吊试验。 15、司机必须要对电气接线和闸箱的完好进行检查: (1)闸箱内的电器罩壳必须完好、齐全。 (2)卷扬机电机接线可靠,接线盒、风扇罩壳齐全,安装牢固。 (3)卷扬机、闸箱和控制开关接零线或接地线用螺拴连接可靠,禁止用线头缠绕连接。 (4)卷扬机在露天作业时,应采取防止电气设备受潮的措施。 16、发生电气设备故障时,司机应立即通知电工来处理,禁止擅自处理。 17.卷扬机与检修平台之间钢丝绳在可能有人员穿行的位置设置隔离围栏,钢丝绳上部设置横杆。卷扬机作业范围内无影响正常运行的因素存在。 18.卷扬机安装完毕,必须经技术监督部门检验合格方可投入使用。 19. 卷扬机在运转中禁止进行以下工作: (1)往滑车上套钢丝绳; (2)修理或调整卷扬机的转动部分; (3)当物件下落时用木棍来制动卷扬机的滚筒; (4)站在提升或放下重物的地方附近; (5)改正卷扬机滚筒上缠绕得不正确的钢丝绳。 20.下放重物时,严禁断电操作,并不准把抱闸全部打开 21.过负荷时,电机不能启动时,应立即停车,以防止烧毁电机 22.卷扬机必须采取防雨设施 23.禁止用吊斗升降人员. 24.吊装作业期间,禁止人员进入禁区。 4 钢丝绳检查 1.使用新的钢丝绳应先低速跑合;如果可能,使用前对钢 丝绳预拉伸。可提高寿命;应防止过负荷、超速运转并防止冲击和振动。 2.在使用钢丝绳时,应按有关规定进行定期检查,并将检查结果做好记录。 3.检查内容应包括以下各项:钢丝绳磨损程度、断丝情况、腐蚀程度、润滑情况、变形情况、绳连接部分或末端紧固部分以及其它异常现象等。 4.钢丝绳在卷筒、滑轮及过线轮等构件上面滑动,经过磨擦构件很容易磨出槽来使钢丝绳的磨损加快,有时滑轮的磨损还会使钢丝绳变形,增加弯曲疲劳。因此,这些构件都必须认真检查,若有不合适的,必须立即更换和修正。 5.应定期报废,更换钢丝绳。 5 施工脚手架 1.高空落物 2.高空坠落 3.防雷 1.作业区域下方设立隔离围栏或拉警戒线,工具、扣件、钢管等系防坠绳,工具放在工具袋内并有良好防坠落措施,扣件放在袋子内运送存放。 2.作业人员系好安全带及防坠器,精神状态良好。 3.平台移动期间,无关人员严禁进入作业区域 4.平台的设备工具移至后下移平台并采取固定措施。 5.脚手架必须接入烟囱本身的避雷系统,接地电阻不应大于10欧姆 6 拆除 拆除物外坠 1、 操作平台外围搭高出拆除面50mm的密度网,进行全封闭拆除,以保证灰尘和渣块不外落。 2、 拆除砼块向囱内倾斜并与葫芦倒链收紧,方可切断钢筋。 7 工程车 交通疏导 1、应急救援道路畅通。2、疏导路线:烟囱北侧道路向西北(沿渣土外运方向)→长庚路→人民路→芙蓉路→洞庭大道→武陵大道→滨湖路→常德市第一中医院。(疏导)
水泥烟囱拆除施工专项组织方案
北营炼钢厂三烧区域100m混凝土烟囱拆除 专项工程施工方案 专项工程施工方案 单位名称:本溪钢铁(集团)矿山建设工程有限公司 (第三作业区) 2019年 10 月 20 日 目录 TOC \o "1-3" \h \z \u 一、编制依据....................................................................................................... PAGEREF _Toc509354351 \h 1 二、工程概况....................................................................................................... PAGEREF _Toc509354352 \h 1 2.1 参建单位................................................................................................ PAGEREF _Toc509354353 \h 1 2.2 工程概况................................................................................................ PAGEREF _Toc509354354 \h 1 三、施工准备....................................................................................................... PAGEREF _Toc509354361 \h 1 3.1 施工准备................................................................................................ PAGEREF _Toc509354362 \h 1 3.2 施工机具准备........................................................................................ PAGEREF _Toc509354363 \h 2 3.3 物资准备................................................................................................ PAGEREF _Toc509354364 \h 2 3.4 现场准备................................................................................................ PAGEREF _Toc509354365 \h 3 3.5施工现场平面图……………………………………………………….. 四、施工部署....................................................................................................... PAGEREF _Toc509354366 \h 3 4.1 施工部署................................................................................................ PAGEREF _Toc509354367 \h 3 4.2 人员计划................................................................................................ PAGEREF _Toc509354368 \h 3 4.2.1 管理人员计划............................................................................. PAGEREF _Toc509354369 \h 3 4.2.2 劳动力计划................................................................................. PAGEREF _Toc509354370 \h 3 五、施工工艺....................................................................................................... PAGEREF _Toc509354371 \h 3 5.1 施工工艺流程........................................................................................ PAGEREF _Toc509354372 \h 3 六、常见事故预防及处理措施......................................................................... PAGEREF _Toc509354373 \h 12 6.1 高空坠物.............................................................................................. PAGEREF _Toc509354374 \h 12 6.2 人员坠落.............................................................................................. PAGEREF _Toc509354375 \h 13 6.3 平台失稳.............................................................................................. PAGEREF _Toc509354376 \h 13 七、安全保证措施............................................................................................. PAGEREF _Toc509354377 \h 13 7.1 安全管理体系...................................................................................... PAGEREF _Toc509354378 \h 13 7.2 安全保证措施...................................................................................... PAGEREF _Toc509354379 \h 13 八、文明施工及环保保证措施......................................................................... PAGEREF _Toc509354380 \h 14 附件:可移动操作平台结构计算书................................................................. PAGEREF _Toc509354381 \h 15 一、  编制依据 (一)根据建设单位与施工单位签订的施工合同及建设单位提供的建筑物设计图纸。 (二)由建设部公布的现行国家规范及技术规程: (1)住建部【2018】37号文《危险性较大的分部分项工程安全管理规定》 (2)《建筑施工机械安全操作规程》 (3)《建筑物、构筑物拆除技术规程》(DGJ08—70—2006) (4)《钢管脚手架扣件标准》(GBl5831-2006) (5)《建筑施工扣件式钢管脚手架安全拄专规范》(JGJl30— 2011) (6)《建筑施工高处作业安全技术规范》(JGJ80—2016) (7)《建筑施工安全检查标准》(JGJ59—2011) (8)《建筑拆除工程安全技术规范》(JBJl47—2016) (三)通过踏勘工地从现场调查、采集、咨询所获取的资料。 (四)本承包人拥有的科技成果、工法成果、机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经验。 (五)严格遵守建设单位在安全、环境、职业健康等方面的具体规定和要求。 二、工程概况 2.1参建单位 工程名称:北营炼钢厂三烧区域100m混凝土烟囱拆除工程 建设单位:本溪北营钢铁(集团)股份有限公司炼钢厂 原设计单位:鞍山冶金设计研究院 施工单位:本溪钢铁(集团)矿山建设工程有限公司 2.2 工程概况 集团公司对北营集团进行产能置换,原有炼钢厂三烧结区域建筑物整体拆除。本工程对原三烧区域100m烟囱进行拆除。 烟囱高100米,顶部直径5.00米,烟囱底部直径为9.36米,烟囱外筒筒身为钢筋混凝土结构,内衬为MU10机制红砖M5混合砂浆砌筑表面砂浆勾缝。 三、施工准备 3.1 施工准备 (1)落实施工用水、用电、通讯设施及施工道路。 (2)安排临时设施及生活办公所需。 (3)组织施工、技术人员进场。 (4)组织小型机械设备、工具、可移动操作平台、现场制作所需材料及安全设施进场。 (5)装设“六牌一图”,并落实构筑物垃圾存放点。 (6)对职工进行全面安全教育、素质教育、鉴定安全合同书,并对职工进行施工技术交底。 (7)在烟囱底部外壁向外在10米处围一圈设安全警戒线。 (8)做好施工人员的安全通道。 (9)在距烟囱北侧15米处安装一台0.5吨的卷场机,便于高处施工材料的运输。 (10)施工前组织施工人员对原有烟囱砼外观结构、烟囱的爬梯和钢平台现状质量进行检查、修复,确保施工时人员上下的安全性。 (11)在烟囱爬梯上设置Φ20垂直安全绳(施工人员使用),施工人员上下时使用攀登自锁器防止人员坠落。 编制具有可操作性的工艺技术交底,并督促监督分包单位严格按交底进行施工。对所有进场的仪器设备及人员进行初步调配,并对所有进场的仪器设备重新进行检定。 3.2施工机具准备(所有工机具进场需要经业主验收合格后方可使用) 序号 设备名称 型号 单位 数量 用于部位 1 空压机 W3.2/7 台 1 2 风镐 G10 台 8 混凝土破碎 3 气割割刀 把 2 切割混凝土内钢筋 4 手动电弧焊 把 1 直爬梯加固 5 卷扬机 0.5t 台 1 吊装组件 3.3 物资准备 12mm安全绳100m(卷扬机吊装吊装物牵引绳),6根20mm钢丝绳用于提升可移动作业平台。 3.4现场准备 (1)施工前检查烟囱原始直爬梯的腐蚀及缺损,并加以焊接修复。 (2)施工现场周边10m范围内拉设警示标识,有专人监护,烟囱东南侧废弃鼓风机室、西南侧转运站及通廊、烟囱东侧电缆桥架(距离满足施工要求无需防护)。 (3)现场水电接通,满足施工要求。 3.5施工现场平面图 四、施工部署 4.1 施工部署 本工程开工前1台空压机放置在烟囱东南侧鼓风机室内的临时围挡内,并遮挡,防止烟囱拆除时坠落的混凝土块砸坏,氧气乙炔瓶子放在鼓风机室内并设置专用氧气、乙炔笼子,氧气乙炔间隔5m。可移动作业平台散件在地面初步组装,将组装后的散件运至烟囱上原始钢平台后进行整体组装。临时施工用电配电柜设置在鼓风机室内,设置防护防雨措施。 4.2 人员计划 4.2.1 管理人员计划 为确保工程的顺利进行,项目部由项目经理担任该项工程的总负责人,下设生产经理1人、技术负责人1人,下设施工员2名、安全员1名、质检员1名、材料员1名、资料员1名。 4.2.2 劳动力计划 工种 数量 工种 数量 电焊工 1 气割工 2 风镐操作工 8 电工 1 铆工 1 杂工 9 4.3 进度计划 计划烟囱拆除施工时间为2019年10月27日至2019年12月5日。 五、施工工艺 5.1 施工工艺流程 施工准备→烟囱底部外壁向外10米围地面一圈设安全警戒线、设备、仓储、临时配电柜的安装→电源线的架设、水源管的架设、施工人员上下爬梯及钢平台的检查及修复→烟囱上所用电源的架设、卷场机的安装→可移动操作平台的安装、烟囱筒壁拆除→烟囱底部开口→筒壁钻眼→液压机械顶碎→混凝土筒壁拆除、钢筋切割→砼垃圾的清除、外运→可移动操作平台的拆除、安全围挡拆除、设备的拆除、验收撤场 1)烟囱底部筒壁四周设安全警戒线,设备、仓储、临时配电柜的安装 在烟囱底部外壁向外10米处围地面一圈设安全警戒线。待安全警戒线设好后,进行设备集装箱及仓储的安置,空气压缩机的安装,临时配电柜的安装。 2)电源线的架设、水源管的架设,施工人员上下通道爬梯及钢平台的检查及修复 临时电源配电柜1个连接于建设单位配电房,配电柜内有250A空开一个,电源电缆3×75+2×50mm2,电缆从甲方的配电房内的配电柜接出来,采用空中架设。再从临时电源配电柜分出两路线,分别有两个配电箱,一个配电箱控制空压机,一个配电箱控制照明和烟囱上施工所有电源,烟囱上施工段设置二级配电箱,各配电箱内设漏电开关,撒尘水源用水管从甲方的接口接至烟囱底部,便于对烟囱内掉落地面的混凝土灰尘进行喷水,减少灰尘。 施工前,施工人员需对烟囱爬梯及钢平台进行仔细检查,如有腐蚀或损坏的地方需进行焊接、修复,确保施工人员在施工过程中的安全。 3)烟囱上所用电源的架设、地面卷场机安装 烟囱上施工前,首先通过底部的配电箱架设一根四芯电缆电源线到烟囱顶部的钢平台上,钢平台上设置一个二级的配电箱,供烟囱施工段施工,接通电源后,把制作好操作平台结构件通过把杆沿烟囱外筒壁一直输送到烟囱顶部的钢平台上,对把杆进行焊接安装。通过烟囱外筒壁的钢平台之间输连一根Φ10的钢丝绳,一头拉到把杆处,通过滑轮再传送到地面,再输送到卷场机处进行安装,这样就可以吊装设备及工具(把杆的制作尺寸和安全荷载、钢丝绳的抗剪承载力见下图)。把杆的制作尺寸和安全荷载及钢丝绳的抗剪承载力 计算简图 锚栓抗拔验算:采用慧鱼(江苏太仓)建筑锚栓有限公司FA2型电镀锌钢FA216型锚栓 NRC=14.1KN 由计算简图可知:N1=5.25KN 抗拔验算:节点采用双锚栓 2×14.1×0.8=22.56KN>N1 满足要求 4)供机具运输的拔杆安装 把制作好的扒杆通过烟囱外筒壁的钢平台开口,用手拉葫芦(与焊牢的平台扣接)分别输送,一直输送到烟囱顶部的钢平台上,对扒杆进行焊接安装。通过烟囱外筒壁的钢平台,输连一根Φ10的钢丝绳,一头拉到扒杆处,通过滑轮再传送到地面,再输送到卷场机处进行安装,这样就可以吊装工机具。 5)可移动操作平台的安装 这次烟囱的拆除,高度达100米,由于烟囱拆除难度系数较大,存在极大的风险,采用搭设可移动操作平台的方法对其从上到下逐层拆除 可移动工作平台由(三角支撑、平板、护栏)装置、升降(手动葫芦)装置、抱箍、加强螺栓、紧固件、连接件、卡具等组成的一个可移动的操作平台(见附图1) 可移动工作平台的组装施工人员通过检查修复好的烟囱钢爬梯直接到达烟囱顶口钢平台上,通过底部的卷扬机把制作好的单片抱箍(见附图2) 1.      (100*10的扁钢与80*8的角铁焊接而成)吊运至混凝土烟囱顶口的原始钢平台上,在钢平台上沿烟囱外壁一圈组装可移动平台的抱箍,抱箍与抱箍之间用直径22的高强度螺栓连接,整体抱箍连接在爬梯处留一个断口,便于整体抱箍提升或下降,抱箍连接组装好后,施工人员到达烟囱顶口挂好安全带,沿烟囱顶口外壁下围一圈Φ16mm的钢丝绳,钢丝绳两端的交接处在烟囱的爬梯处,在爬梯处收紧钢丝绳,用三个卸扣夹紧收紧的钢丝绳,把沿烟囱围一圈的钢丝绳根据烟囱周长分成若干等分,每一个3米等分设一个吊点,挂一个Φ20mm的S扣,S扣上挂上手动葫芦,手动葫芦与每一片的抱箍连接,连接好后拉动倒链使整体抱箍提升至烟囱钢平台上1.5m处,收紧抱箍断口处,施工人员把制作好的三角支架厢体平台吊至烟囱顶口的钢平台上,用三角支架厢体平台两边焊接的φ16的挂钩(见附图3、附图4)三脚架制作的国标角钢、规格、连接板、焊缝等强度应符合《钢结构设计标准》GB50017-2017的有关规定,具体标准内容参考国标图集,此处略。 与抱箍进行挂钩连接安装(见附图5),挂钩前部处焊接一个螺帽,挂钩通过抱箍三角孔挂牢后,用一个螺栓通过挂钩前的螺帽拧紧夹牢,防止操作平台在升降过程中挂钩与抱箍的三角孔脱钩,使三角支架箱体掉落发生危险。 所有的三角支架平台与抱箍安装好后再进行工作平台上外边缘防护护栏的安装,防护栏的高度为2m,护栏采用钢管与角钢制作(见附图6) 可移动工作平台分为12个散件,每个散件重约40kg,总共重480kg,上部采用6个2T的手拉葫芦,最大承重12吨。 可移动工作平台安装好后,施工人员扣好安全带,安全带高挂在围烟囱一圈的钢丝绳上,拉动手动葫芦使整个可移动平台升至烟囱顶口指定位置,用φ22的加强螺栓把抱箍缺口处连接拧紧。 平台挨个逐步组装完成后,用固定扣将相邻的平台和护栏固定锁住,并用16mm钢丝绳子沿着平台三角撑环抱一周固定,使之连为一个整体,加强三角支架水平稳定措施,图示如下: 烟囱拆除下降过程中,使用手动葫芦下降平台高度每次约50cm,做到不急不躁,耐心逐步拆除。 施工前,在可移动工作平台上部1.5m和2m处分别沿烟囱四周方向拉设两道直径16mm的安全绳,每条安全绳在直爬梯位置用三个卸扣锁紧。操作人员将双钩安全带的两个挂钩分别挂在两条安全绳上面,确保操作人员的安全。 整个可移动平台安装好后施工人员对混凝土筒壁进行拆除。拆除时,用空压机送气,采用软管从空压机处通过烟囱爬梯直接输送到施工平台上,施工人员施工时,安全带挂在施工平台上围烟囱一圈的钢丝绳上,施工人员对钢筋混凝土烟囱拆除一段,拆除到距离施工平台处50公分时停止拆除,在6台手拉葫芦边另外设置6条24mm钢丝绳,确保松开抱箍后有6个葫芦和另外6个钢丝绳的双重保险,施工人员到爬梯处,松开抱箍断口的加强螺栓,再慢慢的放导链,施工平台由围烟囱一圈的抱箍、工作平台的自身重量,也就随导链和抱箍松开的距离慢慢下滑,下滑到一定位置时,把抱箍断口拧紧,把钢筋混凝土烟囱的钢筋与工作平台的导链收紧,就可以正常进行拆除工作,在烟囱拆除部位露出的钢筋上固定手拉葫芦前,必须认真检查烟囱的钢筋的完整性及腐蚀程度,需要重新补焊的位置应加固到位。因烟囱筒壁从上到下的直径,上面的直径小,下面的直径大,施工到一定断面时,再增加断面的抱箍平台就行。 可移动操作平台搭设的同时,以下几项设施要同时进行,氧气,乙炔瓶设置在离烟囱20米仓储处,用两根气管通到烟囱上施工段,氧气与乙炔的安全距离要大于8米。 a气割工具要引上,主要用于气割钢筋作业、分裂机分裂及照明等,用四芯电缆配备专用配电箱,做好接地及三级防护措施。 b大型空压机制气,用软管送至拆除操作面。 c配备对接电话,对讲机,便于上下联系。 d设置临时避雷按地装置,避雷针要高于施工平台3米,避雷针安装上爬梯上,按地电阻不得大于10Ω,避雷针向下用16平方的钢导线按到烟囱原避雷针断线盒中。 6)顶部手拉葫芦安装图示如下: 7)烟囱底部开口、拆除烟囱内壁积灰平台 在拆除前,用镐头机在烟囱底部原有烟囱门处对烟囱底部进行开口,开口的高度在积灰平台上,宽度为4米,施工洞口开好后,用镐头机对原有的积灰平台进行拆除,拆除积灰平台后,垃圾先不清理外运,用挖机把垃圾堆在开口处,防止烟囱内下料时,混凝土块外溅,拆除后便于被拆混凝土渣的清理。 8)烟囱筒壁钻眼 用风钻钻眼,首先在烟囱砼筒壁外操作平台中间从烟囱顶口从上到下打400mm的槽,从烟囱顶口自上而下进行钻孔,孔型成梅花型,宽度为400mm。钻孔距离上下为300mm以便于机械顶碎。(见附图7) 9)液压机械顶碎烟囱钢筋混凝土筒壁 施工人员站在操作平台上用分裂机对混凝土筒壁上已打好的孔按从上到下的顺序用风镐对每个孔进行分裂。 10)烟囱混凝土筒壁拆除、钢筋切割 风镐优势,对已分裂过的混凝土筒壁槽用风镐从上到下对其进行拆除,钢筋露出后对钢筋进行气割。 整体筒壁槽开好后,用一根Ø18钢丝绳两头做成扣,用此活动钢丝绳敷设在已开好口的分体砼块上,钢丝绳两头都与两个5T手动葫芦导链相连接,钢丝绳的弧度形成“八”子型。钢丝绳与导链连接好后,在靠近被拉混凝土块体内侧的两侧的“八”字型的钢丝绳上,各用圆钢做成的S扣棕绳拉拉住钢丝绳、同时拉紧两根导链,使这块分体见方的砼块体向烟囱内侧倾斜,这时再用风镐在被拉分体见方的砼筒壁离操作平台上50公分打开一道横向缺口,竖向壁外层筋全部露出,用气割切断钢筋,再拉紧导链,使烟囱砼块体向内侧方向倒下,导链将自动松掉(见附图8)。 每次横向缺口都保持作平台上50公分处,便于混凝土块体拆除,同时作为内侧的临边防护,保证作业人员的安全。同样的方法拆除其它的分体的砼块体。依次将筒身钢筋砼从上至下拆除。筒壁拆除时先从小块开始逐步加大,冲击波大小由测振仪监测,以不超标准为宜,被拆混凝土块采用2米×2米,这样就能减少混凝土块体自由落的震动。 11)拆除施工过程应设置观测点。 现场设置观测点,时刻观察记录烟囱情况。 12)砼垃圾的清除外运 拆除物从烟囱内部自由落下,再用挖掘机清除出烟囱出口破碎成小块,运用铲车将拆除物铲到自卸车上,装载垃圾时采取洒水降尘,部门允许堆放的场所,在清除施工过程中运输车辆封盖运输,要做到日做日清,工完场清,防止拆除物堆积过多,影响正常施工。 13)可移动操作平台的拆除、施工设备拆除、场地平整、验收撤场 待所有垃圾清运出施工场地后,施工人员按搭设可移动操作平台的倒方法对施工可移动操作平台进行拆除,待整个施工操作平台拆除完成后对施工设备、进行拆除。待施工设备全部拆除完后,对施工场地进行清扫、整理,对施工场地进行平整,待地面整理好后,请业主验收、撤场。 14)烟囱拆除平面、立面施工实图 拆除仰视图 拆除视图 拆除平视图 卸块放倒图 六、常见事故预防及处理措施 6.1 高空坠物 造成原因:上部破碎混凝土前,作业平台没有做遮挡防护。 预防及处理措施:应该用密布网沿可移动作业平台外侧防护栏杆上满布。 6.2人员坠落 造成原因:(1)人员上下直爬梯时,失足;(2)可移动作业平台失稳。 预防及处理措施:(1)人员上下直爬梯时,必须佩戴安全带,切将安全带挂在直爬梯内的安全绳上的防坠器上面。(2)人员在可移动平台上面作业时,必须将安全带的双钩分别挂在提前固定好沿烟囱四周搭设并紧固的安全绳上面。 6.3平台失稳 造成原因:起降过程中手拉葫芦毁坏。 预防及处理措施:(1)起降过程中,禁止两人或者两人以上同时拉动一个葫芦,只允许单人拉导链,轮换休息;(2)增加6根20mm钢丝绳,采用导链相同固定方式,上部固定在混凝土钢筋上面,下部固定在可移动作业平台上面。 6.4 安全用电 6.4.1施工现场的一切电源、电路的安装和拆除必须由业主配合且持证电工操作;电器必须严格接地、接零和使用漏电保护器。各用电设备必须分闸,严禁一闸多用。电缆必须架空 2.0m 以上,严禁拖地和埋压土中,孔内电缆、电线必须有防磨损、防潮、防断等保护措施。照明采用安全矿灯或 12V 以下的安全灯。用电设备应派专人看管,应有良好的接地、接零和漏电保护装置,严禁带电作业。 6.4.2触电事故应急处置: (1)截断电源,关上插座上的开关或拔除插头。如果够不着插座开关,就关上总开关。切勿试图关上那件电器用具的开关,因为可能正是该开关漏电。 (2)若无法关上开关,可站在绝缘物上,如一叠厚报纸、塑料布、木板之类绝缘物品,用扫帚或木椅等将伤者拨离电源,或用绳子、裤子或任何干布条绕过伤者腋下或腿部,把伤者拖离电源。切勿用手触及伤者,也不要用潮湿的工具或金属物质把伤者拨开,也不要使用潮湿的物件拖动伤者。 (3)如果患者呼吸心跳停止,开始人工呼吸和胸外心脏按压。切记不能给触电的人注射强心针。若伤者昏迷,则将其身体放置成卧式。 (4)若伤者曾经昏迷、身体遭烧伤,或感到不适,必须打电话叫救护车,或立即送伤者到医院急救。 (5)高空出现触电事故时,应立即截断电源,把伤人抬到附近平坦的地方,立即对伤人进行急救。 (6)现场抢救触电者的原则:现场抢救触电者的经验原则是:迅速、就地、准确、坚持。迅速——争分夺秒时触电者脱离电源;就地——必须在现场附近就地抢救,病人有意识后在就近送医院抢救。从触电时算起,5分钟以内及时抢救,救生率90%左右。10分钟以内抢救,救生率6.15%希望甚微;准确——人工呼吸发的动作必须准确;坚持——只要有百万分之一希望就要近百分之百努力抢救。 七、安全保证措施 7.1 安全管理体系 以项目经理为首,由项目总工程师、项目生产经理、各施工员、安全员,各分包商负责人、各施工队及各施工班组等各方面的管理人员组成本工程的安全管理组织机构。安全组织机构图如下所示。 组长:刘波 副组长:闫华成、芦立新、魏国强 组员:栾岩松、韩金龙、王宏达、要石岩、苏鑫、伊广文 7.2 安全保证措施 施工前严格落实三级安全教育制度,对项目管理人员、施工作业人员、施工作业班组做安全技术交底培训,详细告知危险源、提高安全生产观念认识,对安全事故做到防患于未然,施工中做到“三不伤害”。建立健全安全生产保证体系,设立专职安全员,全面落实安全生产制度和规程。 (1)机械设备操作人员必须经过专门训练,熟悉机械操作性能,经专业管理部门考核取得操作证后才能作业。 (2)机械设备操作人员和指挥人员严格遵守安全操作技术规程,工作时集中精力,谨慎工作,不擅离职守,严禁酒后驾驶。 (3)机械设备发生故障后及时检修,决不带故障运行,不违规操作,杜绝机械和车辆事故。 (4)专业电工持证上岗,电工有权拒绝执行违反电器安全规程的工作指令,安全员有权制止违反用电安全的行为,严禁违章指挥和违章作业。 (5)所有现场施工人员佩戴安全帽,特种作业人员佩戴专门的防护用具。 (6)所有现场作业人员和机械操作手严禁酒后上岗。 (7)烟囱破碎作业前应加以保护设置栏杆警示标志,专人监护。 (8)施工现场的一切电源、电路的安装和拆除必须由持证电工操作;电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸,严禁一闸多用。孔上电缆必须架空 2.0m 以上,严禁拖地和埋压土中,孔内电缆、电线必须有防磨损、防潮、防断等保护措施。照明采用安全矿灯或12V 以下的安全灯。用电设备应派专人看管,应有良好的接地、接零和漏电保护装置,严禁带电作业。 (9)每天作业前需对相关设备设施等的安全状况进行检查,确认无隐患后,试空车运行,合格后方可正式作业。 (10)洞口周围设栏杆,栏杆高度不低于1.2m并刷黄黑相间油漆。 (11)施工现场所有设备、设施、安全装置、工具配件以及个人劳保用品必须经常检查,确保完好和使用安全。 八、文明施工及环保保证措施 (1)施工现场成立以项目经理为组长,由项目技术负责人、施工员、质检员、安全员和有关后勤人员组成的文明施工管理小组,对本工程施工现场进行文明施工管理、检查和考核。现场人员必须配戴胸卡。 (2)施工现场机械设备整法,电气开关柜(箱)按规定制作,完整并带锁,安全保护装置齐全可靠。 (3)设专人清理施工废渣,垃圾集中运输至弃土渣场倾倒。 (4)保持施工现场场地平整、清洁,道路、通道畅通,主要通道要保证施工人员无障碍的抵达作业面。保证照明充足,无长流水,长明灯和路障。 (5)生活区设垃圾堆放点,经常清理。生活区设置水冲式厕所,专人定时清理。 (6)受工程影响的一切公用设施与结构物,在施工期间应采取适当措施加以保护。 (7)使用机械设备时,要尽量减少噪声、废气等的污染;施工场地的噪声应符合《建筑施工场界环境噪声排放标准》(GB 12523-2011)的规定。 (8)驶出施工现场的车辆应进行清理,避免携带泥土。 附件:可移动操作平台结构计算书 1、人员操作平台 施工活荷载按1KN/m2取用。 (1)平台面扁钢—40*4(径向) 计算简图: 荷载计算: 标准值:自重 0.01256KN/m 施工活载 1/10=0.1 KN/m 设计值: 0.01256*1.2+0.1*1.4=0.155 KN/m 内力计算: M=0.125*0.155*0.5*0.5=4.844*10-3KN·m W=40*4*4/6=106.7mm3 σ=4.844*10-3*106/106.7=45.4 N/mm2<215 N/mm2 满足要求。 平台面扁钢与支座∠50x50x5焊接,可不验算挠度。 (2)平台面∠50x50x5(弧向) 计算简图: 荷载计算: 受平台面扁钢作用集中荷载可近似按均布荷载计算:0.155*10*0.5=0.775 KN/m 自重设计值:1.2*3.77*1*10*10-3=0.045 KN/m 荷载设计值小计:0.775+0.045=0.82 KN/m 内力计算: M=0.125*0.82*1*1=0.1025KN·m W=3130mm3 σ=0.1025*106/3130=32.7 N/mm2<215 N/mm2 满足要求。 挠度计算: ν=5qL4/(384EI)=5*0.82*10004/(384*2.06*105*11.21*104)=0.47mm <l/250=1000/250=4mm 满足要求。 (3)操作平台竖向三角支架 计算简图: 荷载计算: 平台中部∠50x50x5集中力:F1=0.82*1*0.5=0.42KN 平台栏杆∠50x50x5荷载设计值: 1.2*3.77*(2*1.5+1*4)*10/2=158N=0.158KN 平台外侧∠50x50x5(弧向)集中力:0.42/2=0.21KN F2=0.158+0.21=0.368KN 平台内侧∠50x50x5(弧向)集中力:F3=(0.42+0.045)/2=0.233KN 三角架自重荷载设计值:GAB=1.2*1.414*3.77*10=64N=0.064KN GBC=GAC=1.2*1*3.77*10=45.2N=0.045KN 内力计算: AB段:轴力NAB= (F1/2+ F2+ GBC/2)*1.414=(0.42/2+0.368+0.045)*1.414=0.85KN σ=NAB/A=0.85*1000/480.3=1.77 N/mm2<215 N/mm2 满足要求。 AC段:轴力NAC= F1/2+ F3+GBC/2=0.42/2+0.233+0.045/2=0.466KN σ=NAC/A=0.466*1000/480.3=0.97 N/mm2<215 N/mm2 满足要求。 BC段: M=0.42*1/4+0.125*0.045*1*1=0.111KN·m W=3130mm3 σ=0.111*106/3130=35.5 N/mm2<215 N/mm2 满足要求。 变形计算: BC段 ν=FL3/(48EI)+5qL4/(384EI) =0.42*1000*10003/(48*2.06*105*11.21*104)+ 5*0.045*10004/(384*2.06*105*11.21*104) =0.4mm <L/250=1000/250=4mm 满足要求。 受压稳定性验算: AB段:长细比λ=1414/15.3=92,稳定系数ψ=0.608 σ=0.85*103/(0.608*480.3)=2.9 N/mm2<215 N/mm2 满足要求。 三角架外部支座力计算: NX1=NX2=(F2+F1/2+ GBC/2+ GAB/2)LBC/LAC =(0.368+0.42/2+0.045/2+0.064/2)*1/1=0.633KN NY= F1+F2+F3+ GAB+GBC+GAC =0.42+0.368+0.233+0.064+0.045+0.045=1.175KN (4)平台三角架内侧φ16挂钩(环) N=1.175KN σ=1.175*1000/(2*201)=2.92 N/mm2<65 N/mm2 满足要求。 2、—100*10钢带环箍φ22连接螺栓 烟囱直径按最大16m计算。 周长L16=16*3.14=50.24m 钢带最大内力N16= 2*NX1*L16/1 =2*0.633*50.24=63.6KN 单个螺栓内力=63.6/(2*0.8)=39.75KN <[F]=51.5KN 满足要求。 3、—100*10钢带环箍分段之间连接用∠100x100x10 —100*10钢带环箍分段之间,采用∠100x100x10与钢带焊接、螺栓连接,角钢L=200mm,取用后文—100*10钢带验算结果,满足要求。 4、—100*10钢带环箍 按拉弯构件验算。 计算简图: 内力计算: 平台挂钩集中力作用下: M1=(3*1.175-1.175)*1.5-1.175*2*0.5=2.35 KN·m —100*10钢带环箍自重作用下: 自重荷载设计值:1.2*7.85*10*10-3=0.0942 KN/m M2=0.125*0.0942*3*3=0.106 KN·m Mmax=2.35+0.106=2.456 KN·m W=10*100*100/6=16667mm3 σ1=2.456*1000000/16667=147.4 N/mm2 受拉作用:σ2=63.6*1000/(10*100)=63.6 N/mm2 σmax=147.4+63.6=211 < 215 N/mm2 满足要求。 受剪作用:τ=2.35*1000/(100*10)=2.35 < 125 N/mm2 满足要求。 挠度计算: 不考虑受拉对挠度变形的有利影响,偏安全。 I=10*1003/12=83.33*104mm4 ν1=F*a*(3*L2-4a2)/(24EI)=2.35*1*(3*3*3-4*1*1)*1012/(24*2.06*105*83.33*104) =11.4mm ν2=5qL4/(384EI)=5*0.0942*10004/(384*2.06*105*11.21*104)=0.054mm ν=11.4+0.054=11.454mm <3000/250=12mm 满足要求。 长细比验算: 回转半径i=[83.33*104/(100*10)]0.5=28.87mm 长细比λ=3000/28.87=104<[λ]=350 满足要求。 5、—100*10钢带环箍外侧面焊接φ14吊环 φ14吊环最大间距3000mm, 3000mm长钢带自重荷载设计值 =1.2*3*7.85*10=282.6N=0.283KN N=3*2*1.175+0.283=7.333KN σ=7.333*1000/(2*153.9)=23.8 N/mm2<65 N/mm2 满足要求。 6、悬吊钢丝绳 选用6*19+1钢丝绳φ12.5,破断力80.1KN,此处为简化计算,采用荷载基本组合计算结果,符合安全。 K=80.1/7.333=10.9>9 满足要求。 7、手扳葫芦 此处为简化计算,采用荷载基本组合计算结果,符合安全。 选用3T手扳葫芦,最大间距3000mm,N=7.333KN<30KN, 满足要求。 8、有关焊缝验算 均采用角焊缝焊接。 (1)φ16挂钩(环)与平台三角架焊接 hf=8mm,L=2*(80-10)=140mm σ=0.633*1000/(0.7*140*8)=0.8 N/mm2< 160 N/mm2 τ=1.175*1000/(0.7*140*8)=1.5 N/mm2< 160 N/mm2 (σ2+τ2)0.5=1.7 N/mm2< 160 N/mm2 满足要求。 (2)∠80x80x8(φ16挂架)与—100*10钢带环箍焊接 hf=8mm,L=2*(100-10)=180mm σ=0.633*1000/(0.7*180*8)=0.63 N/mm2< 160 N/mm2 τ=1.175*1000/(0.7*180*8)=1.2 N/mm2< 160 N/mm2 (σ2+τ2)0.5=1.36 N/mm2< 160 N/mm2 满足要求。 (3)∠100x100x10与—100*10钢带环箍焊接 hf=8mm,L=2*(100-10)=180mm σ=63.6*1000/(0.7*180*8)=63.1 N/mm2< 160 N/mm2 τ=7.333*1000/(0.7*180*8)=7.3 N/mm2< 160 N/mm2 (σ2+τ2)0.5=63.5 N/mm2< 160 N/mm2 满足要求。 (4)钢丝绳φ14吊环与—100*10钢带环箍焊接 hf=8mm,L=2*(100-10)=180mm τ=7.333*1000/(0.7*180*8)=7.3 N/mm2< 160 N/mm2 满足要求。

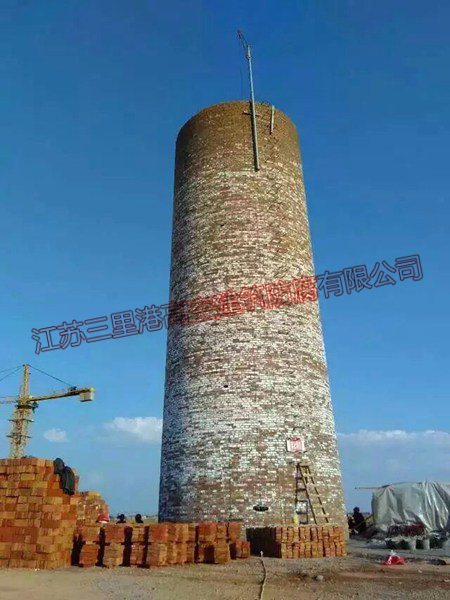

砖烟囱拆除施工方案
陕西延安卷烟厂砖烟囱拆除施工方案 抄 送:                审 批:                汇 编:                编制单位:江苏三里港高空建筑防腐有限公司 联 系 人:韦 维、13905108692 编制日期:二零一八年八月一日 1、工程概况: 1.1、业主名称:陕西延安卷烟厂 1.2、工程名称:42m高砖烟囱拆除 1.3、工程质量:按延安卷烟厂砖烟囱拆除技术要求施工。 1.4、工程工期:17个有效日历天。 1.5、主要工程项目及内容:拆除延安卷烟厂1座42m高砖混结构烟囱的筒身、内衬、隔热层及顶部钢筋混凝土圈梁;拆除烟囱外壁爬梯、休息平台、避雷系统等钢结构,将地坪以上结构体拆除干净;拆除过程中出现的金属件由承办人运至指定地点(拆除区域5m内),由厂方回收,其余废物渣块清运出卷烟厂区(厂方负责)。 2、工程保证措施,施工进度计划: 2.1、工期:从工程开始施工后所有承揽工程工期一律按合同所签订工期(17个有效日历天)完成。 2.2、工程保证措施:本工程列为本公司重点项目,公司将全力以赴调配管理人员、技术人员和部分必须使用的机械设备投入施工。 2.2.1、现场成立以烟囱拆除的项目经理组,按工程所列项目进行施工,确保人力、物力、财力集中统一领导、统一指导协调,从组织上保证总进度的实现。 2.2.2、制定严密的现场管理制度,推行科学管理,以工程的安全生产为目标,加强职能管理,实行动态平衡,维护计划的严肃性。 2.2.3、根据本工程特点,突出重点,安排施工计划,使全体现场人员做到心中有数,以安全、高效、优质、无误的计划,最终以保证总进度为目标。 2.2.4、与业主必须搞好协调配合,及时解决因施工中出现的细节问题,组织好与上下道工序的密切配合,确保拆除工程顺利进行。 3、施工总体部署: 3.1、工程内容包括:拆除延安卷烟厂1座42m高砖混结构烟囱的筒身、内衬、隔热层及顶部钢筋混凝土圈梁;拆除烟囱外壁爬梯、休息平台、避雷系统等钢结构,将地坪以上结构体拆除干净;拆除过程中出现的金属件由拆除人运至指定地点(拆除区域50m内),由厂方回收,其余废物渣块清运出新钢厂区(厂方负责)。 3.2、施工布置:在施工现场首先安排几名有登高作业技术的人员对现场设备和结构进行分析了解、布置及安排施工计划,一定要以甲方的安全生产为前提,确保在施工中安全无误、高效为基础创造条件。 4、施工准备工作: 4.1、施工前期准备时间充足,施工布置及计划是保证工期的关键程序,因此,根据初检、拆除、清运顺序进行施工。 4.2、施工过程中,首先落实设备进场计划。 4.3、对进场的施工人员首先进行安全生产作业指导交底。 4.4、清理和调试生产需用临设、机械及设备。 4.5、本工程“三通一平”工作,完成水、电源由甲方负责接到现场,保证工程工期无误。 4.6、对进场的设备进行检查,保证正常运转。 4.7、工程中所涉及的工程问题,一并以有效合同签订书面材料为准。 5.主要分部及施工方案: 根据拆除场地的实际情况,现场踏勘,通过多方研究和分析比较,结合以往施工经验,决定采用搭设一种环形贴壁脚手架的方法,人工利用风镐将烟囱自上而下逐次解体,分块拆除将渣块从筒内壁自由落地的施工方案,依次将烟囱筒身拆除到平地。 5.1、初检:本公司承揽本拆除项目后,首先派1名具有拆除技术经验丰富的技术人员,对现场所需施工的项目主体进行细节检查,对烟囱筒壁拆除情况全面检测,对被拆的构筑物的隐患给予准确了解,为本项目施工创造必要的安全措施。 5.2、施工流程:施工前准备→机械拆除烟囱以外的构筑物(如需要)→拆除渣土内部铺设→检查、加固爬梯→安装卷扬机、固定顶部葫芦→环形贴壁脚手架搭设→避雷设施移除(废渣定时清运)→脚手架移至下一施工面→烟囱筒身人工拆除→其它构筑物拆除并清理现场→验收。 5.3、施工技术措施: 5.3.1、施工方法 在顶口处搭设环形贴壁脚手架,利用脚手架由上至下进行拆除。 5.3.2、烟囱拆除前的施工准备工作 1)、施工人员出入口悬挂警示牌,并有醒目标志且有专人看守; 2)、拆除烟囱底部的清灰口,清理干净烟囱底部的积灰及垃圾; 3)、环形贴壁脚手架的搭设; 4)、准备所需的操作工具、材料; 5)、所有的现场管理人员、操作人员接受安全教育和安全技术交底; 6)、烟囱爬梯构件的安全性检查  安排1名拆除技术经验丰富的人员对烟囱的爬梯进行攀登检查,发现爬梯构件(特别是烟囱爬梯的预埋构件)腐蚀的部位应给予加焊加固,确保施工人员攀登作业的安全。 7)、在烟囱爬梯顶部预埋件上系一根从Φ20的安全绳直至地面,作为施工人员上下攀爬时的安全绳,攀爬时作业人员用安全带自锁器与安全绳连接。 8)根据攀爬人员检查,如发现烟囱钢梯及筒身顶部腐蚀严重,则采用汽吊结合人工拆除顶部腐蚀严重部分的筒体。拆除时施工人员将保险绳悬挂在汽吊臂顶端。 5.3.3、环形贴壁脚手架的搭设 环形贴壁脚手架的构造详见由国家知识产权局颁发的“一种用于拆除烟囱和水塔的环形贴壁脚手架”实用新型专利说明(见下附件)。 (1)、安装卷扬机、顶部第一层平台手拉葫芦固定 a、卷扬机的选用 根据工程实际情况,本次采用一台机械式0.75T的电控卷扬机吊运脚手架安装的物料。 b、卷扬机的安装 卷扬机安装在地面平整、基础承载力强(基础承载能力大于8t/m2)、视野良好的开阔地带。 c、顶部第一层手拉葫芦固定 ①、本脚手架所用手拉葫芦为5只(按烟囱顶口外直径及脚手架平台大小计算),通过自制Φ20圆钢“S”钢构与之相连后钩挂在烟囱顶口部位。 ②、首先由高空作业人员攀爬将一只1t的滑轮与软绳背负到烟囱顶部近爬梯顶部的预埋件固定好小滑轮(Φ20圆钢“S”形钢钩勾挂在预埋件,在“S”形钢钩下挂上滑轮),将软绳穿过滑轮后放到地面,由地面人员通过软绳将地面已安装好的卷扬机钢丝绳牵拉到顶部,穿过滑轮后与地面卷扬机相连将所用手拉葫芦及自制的“S”形钢钩吊运到烟囱顶部;再由二名带有保险绳索的登高作业人员(登顶站在烟囱顶口外墙上)合力将手拉葫芦将“S”形钢钩按筒壁外径等份安装固定好。 (2)、顶部第一层环形贴壁脚手架搭设施工方法 a、采用“不搭脚手架、高空悬吊作业”方式进行操作施工。施工时用一根Φ14的钢丝绳在烟囱顶部法兰处圈绕一周并用双夹克固定紧,将ф20mm的尼龙绳(悬挂主绳)挂在钢丝绳上并与烟囱顶部的预埋件连接并紧固,施工人员从烟囱爬梯登高到顶部,组装固定好ф20mm尼龙绳和座式凳高板,施工人员用“U”铆锁与尼龙绳连接,自保自放从上往下进行。悬吊作业施工时,在烟囱顶部从上到下再另挂ф18mm的尼龙绳一根(悬挂副绳,此绳固定要求不与上一根在同一个位置上),上端固定在钢丝绳和顶部的预埋件上,下端固定在烟囱上层平台上,施工人员身上的安全带用自锁器连接,作施工人员的双保险。 b、脚手架包箍安装 用-100mm*10mm的热轧扁铁(Q235B)做成三套包箍 {每套包箍由多片长短不一的扁铁组装而成,可根据外墙筒身的外径(竖向1.2m的间距)大小在地面按脚手架的构造进行预拼装后再分片吊运到相应的高度进行组装三道},由多人悬吊同时对包箍进行拼接、安装。包箍连接处用1.75t手扳葫芦拉紧,然后将事先做好椅子型平台(与包箍连接。为确保脚手架上下移动安全,用6只1.5t的手拉葫芦交替移动,烟囱顶口处安装一个用Φ20圆钢加工成“7”型的挂钩与葫芦的一端连接,拆除后葫芦的一端与烟囱上部的一道包箍连接,另一端与筒壁的下一道包箍连接。依次向下安装、拆除外壁包箍,直至地面,完成拆除平台用脚手架包箍的固定。 c、脚手架包箍安装完成后进行脚手架搭设,四周设防1.50m高的防护栏杆,脚手架与烟囱接口处橡胶皮封闭。平台外围一周用2000目安全网围护,防止拆除物飞溅及扬尘。 d、脚手架搭设时附属设施同时跟上:电源引上,主要用于焊、割钢筋,照明等。用四芯电源线,配备专用配电盘;空压机输气,空压机放置在地面上,沿烟囱外壁搭设气管,配备储气罐,用1寸镀锌管引注到操作平台上,每2m预留三通一个;配备对接电话,对讲机便于上、下联系。 e、脚手架上下移动靠手拉葫芦操作,葫芦导链一端固定在已安装在烟囱筒壁上一道的包箍上,导链的下端固定在操作平台的包箍上,另外用Φ16钢丝绳沿烟囱一周用钢丝绳夹头系牢,作为安全绳,钢丝绳必须与平台分开,做到三重保险。每拆除1.2m烟囱筒壁,架子就往下移动1.2m,依次下移直到地面。 5.3.4、拆除的工序为:先筒壁开槽再分段切割、先拆里面的内衬及保温材料,然后拆除外面的砖砌体。拆除物从烟囱里面自由落下,从烟囱底部出口将拆除物用挖机(或人工)倒出,然后用小车将拆除物运至垃圾点,集中外运。 (1)、筒壁开槽 用风镐开U槽;首先按烟囱筒壁一周,按2m长分成若干份,在每隔2m的位置,沿筒壁用风镐开竖向槽,竖向槽的高度为2m,宽度为0.3m,使筒壁形成若干个小块,竖向槽开好后,在竖向槽下口开横向槽,横向槽的长度为2m,高度为0.15m; (2、)开槽后拆除内衬层及保温材料层 施工人员利用铁钎、手锤从槽口顶部分段、分片,从上向下向筒壁内将内衬砖及保温材料凿除; (3)、外壁拆除 在竖向槽1米以下的位置,设置一个Φ10钢丝绳固定,钢丝绳上预留多根长2.5m的绳扣,用两个3t手拉葫芦,一端固定在下面1m以下的绳扣上,另一端勾在钢丝绳上的两头导链上,此钢丝绳设在这块有缺口的2m见方砌体上口,同时拉紧两根导链,使这2m见方的砌块体向烟囱内倾斜,这时用风镐在筒壁外,竖向槽上口以下1米的位置一周,打一道横向槽,竖向筒壁外层钢筋全部露出,切断钢筋,再拉紧导链,便砌块体向烟囱内倒,导链将自动松掉,再用同样的方法拆除其它的1.7m×1.7m的块体。 (4)、拆除时的防震措施:为避免拆除物的高空坠落引起的震动,影响生产设备的安全,应通知厂方对相关设备做好防震保护,同时在烟囱基础顶部,铺设1m高的拆除渣土,缓冲冲击力,确保安全。 (5)、拆除物的清运: 1)、组织专门清运班组,专人负责清运工作; 2)、为防止交叉作业引起安全事故,清运和拆除应分开进行,白班为拆除时间,拆除物在晚间进行清运、清除,严禁拆除与清渣同时进行。 3)、拆除物在烟囱底部设出渣口,采用小型挖掘机进行分渣。 4)、拆除垃圾清运至甲方指定的场地。 (6)、拆除时地面的安全防护: 1)、拆除时,烟囱与接口设备用安全网或彩条布进行封闭隔离。 2)、确保人行通道不影响正常生产通行(如有必要可搭设钢管脚手架通道),并派专人监护值守。 3)、请厂安监部门通知全厂机关车间,班组职工,明示正在进行拆除工作,专门交待安全注意事项。 4)、在与拆除区域相通的各道口,树立拆除工作警示牌,在烟囱下部根据环境情况,设安全禁区,并用安全旗绳安全网围栏。 5)、在拆除禁区附近,根据需要设安全流动岗若干名,进行来人监护。 6)、地面安全员与清运人员,要用对讲机与拆除操作人员保持联系畅通,协调一致。 7)、禁止非施工人员围观拆除现场。 碎石飞溅,造成对其他构筑物或设备的破坏, 所以脚手架要进行全封闭。椅子型平台踏板 上先铺设一层橡胶皮,由于小平台与包箍连 接处有缝隙,橡胶皮必须要用Φ10钢丝绳沿 烟囱一周固定在筒壁上,确保无缝隙,拆除 时无小碎石往下飞溅,并在竖槽对应的位置 用彩钢瓦铺设,防止气割时火花落在橡胶皮 上造成火灾。在小平台的护栏一周用安全网 全封闭。 (8)防尘措施:在地配备一辆高压喷雾机,接通水源,拆除时用高压水雾连接性喷洒。现场施工示意图如下:    汽吊配合人员拆除顶部腐蚀严重部分现场施工图      施工期间作业人员将保险带悬挂在吊车挂勾之上。 6、施工安全措施: 6.1、安全防护措施: 6.1.1、该工程坚持“安全生产,责任重于泰山”的指导思想,实行“安全第一,预防为主”的方针,建立以项目经理为安全施工总负责;专职安全员专门负责,各施工组兼职安全员,具体负责的安全施工管理系统。 6.1.2、所有施工人员,必须认真遵守安全施工有关规程和集团公司的各项厂规厂纪,通过集团公司安监部门的培训学习,考核合格后,方可参加施工。 6.1.3、所有施工人员,必须持有高空悬吊作业《特殊工种操作证》上岗,严格按照高空作业规范操作施工。 6.1.4、建立健全安全施工规章制度,并严格执行施工“安全协议”的各项条例。集团公司安监部门对违反施工安全行为和人员有权处理、处罚。 6.1.5、进行施工前,首先划设好安全施工区域,用围栏或有醒目安全标志的绳索、围设好安全施工区域,设立多块“高空作业”警示牌,未经许可非施工人员,严禁进入施工现场。必要时可用彩色塑料蓬布搭设防护网,防止碎石块乱飞伤人。 6.1.6、施工人员进入施工现场必须穿好劳动防护用品,戴好安全帽,登高作业必须系好安全带、安全绳,实行双保险。 6.1.7、该工程施工所需水、电源,必须经甲方指定的专用现场检修水、电源处搭接。 6.1.8、该工程施工的机具、起吊绳索,必须检验合格后方可进入工地,使用过程中要求定期、不定期的检查,发现异常立即更换。 6.1.9、施工人员操作时使用的小工具(如板手、小锤、老虎钳等)应放入工具包中,随人员上、下,操作使用时,一端用绳索固定好。 6.1.10、严禁高空抛物、掉物,对渣块等施工垃圾做到当日完工、当日清理清扫,做到工完料清。 6.2、消防措施: 6.2.1、贯彻执行“预防为主,消防结合”的工作方针。 6.2.2、施工现场各作业面,电缆线、控制柜等应指定防火安全责任人,并配备足够的防火器材。 6.2.3、施工中使用的易燃物如氧气、乙炔等应严格按有关安全要求进行管理存放。 6.2.4、对施工人员进行有关防火、防爆等知识的学习和培训。 6.2.5、施工区域应严禁吸烟,并设牌警告。 6.3、施工安全用品管理: 6.3.1、施工使用的安全用品(起吊绳索、座式登高板、安全带等)应建立管理台帐,并进行编号,标识管事。 6.3.2、安全用品应定期进行检查、检测经检定不合格品不得使用。 6.3.3、材料吊运遇到大风天气,应停止作业。 6.3.4、随时接受当地主管安全部门的检查和验收工作。 6.4、施工用电安全管理: 6.4.1、有专人管理施工用电,负责施工现场用电维护和接电工作。 6.4.2、施工用电配电箱应有安全检查部门认可的标准配电箱。 6.4.3、直埋式临时用电电缆走向应有标志,明线有保护管和相关措施。 6.4.4、办公室、仓库、生活区宿舍,照明用电应明线敷设,严禁乱拉、乱接电线。 6.4.5、所有电动工具、用电设备应有漏电保护器,电动设备外壳采用接零保护,并做重复接地。 7、施工组织 本工程实行项目法管理。成立以法人代表、总工程师负总责的本部项目管理领导小组。现场组建以项目经理为代表,配齐专业管理人员的项目经理部,全权负责组织实施,调遣类似工程经验丰富、业绩突出的专业工程队伍进行施工。 8、工期及竣工验收 8.1、施工工期 本工程施工工期严格按双方约定工期(17个工作日)进行。 8.2、工程验收 工程按规定的标准施工,工程全部结束由甲、乙双方联合组织验收,经甲方验收认可合格后为工程全部竣工。 江苏三里港高空建筑防腐有限公司 联系人:韦 维、13905108692 2018年08月01日 附:国家知识产权局颁发的“一种用于拆除烟囱和水塔的环形贴壁脚手架”实用新型专利说明。
烟囱附属设备的施工及要点
1、爬梯:爬梯的宽度和梯级的间距均为300mm左右,砖砌烟囱的外爬梯每隔五层砖左右交错埋置一个踏脚,其中心距为300mm,埋入砌体内的深度不得少于240mm,露外的长度为200mm。刚装好的爬梯 不得攀登,以免松动发生事故。    2、信号灯平台及标志色:烟囱高度在60米以下,且没有特殊要求时,中间部位不设信号灯,一般只在顶部设置信号灯。因此要在顶部以下约5米处设置信号灯平台,以备安装和检修信号灯。信号灯装在平台的栏杆上,四个灯互成90°,或3个灯互成120°。可同时安设二组,其中一组备用。另外,在筒首下30~ 50米内,每5米分为一段,红、白相间,涂刷航空标志色。    3、避雷装置:避雷装置由避雷针、引雷环、导线和地极组成。避雷针应高出筒首1.8米以上,避雷针支架直接埋在筒首的砌体内。避雷针用φ38mm,长3.5m的镀锌钢管制作,顶端装上针尖铜头,下端与导线连接,以铜焊来焊接。导线用φ12mm的镀锌圆钢制作,沿外爬梯引至地下,在地面下0.5米高处与地极扁钢带焊接好。扁钢带用-25mm的镀锌钢制成,与每根地极连在一起,成为一个整体。地极一般用φ50mm,长度为2.5~3.5m的镀锌管制成,下端做成尖形,沿烟囱基础周围间隔5-7m埋一根,地极顶端底于地面0.5m 以下。
烟囱筒身施工时的要点和质量要求
烟囱的筒身根据结构形式和选用材料的不同,一般可分为砖砌体和配筋砖砌体、钢筋混凝土或钢结构 做成等几种形式。现在主要谈谈结构简单,造价较低且实用常见的砖砌体筒身。 1、砖砌烟囱筒身的高度一般在80米以下,为了美观和节省材料,筒身外表一般做成2.0%~2.5%倾斜 度的空心圆锥体。    2、筒身的构造一般由以下几部分组成:    (1)筒座:是筒身下部的加大部分,主要作用是承重作用,将筒身上部的重量传到基础,然后再传到 地基。    (2)筒壁:是筒身的主体,与内衬及隔热层构成筒身。    (3)内衬及隔热层:内衬由耐火粘土砖做成,通过隔热层,防止高温传到筒壁,起到隔热作用。   (4)筒壁紧箍圈:在筒身内配置φ6的水平环钢筋,以承受砌体上的温度应力,防止温度应力对筒身 的破坏。    (5)筒首:筒首即是筒身的顶部,筒首一般增加壁厚,并在顶部盖上铸铁或耐酸陶瓷做成的保护罩。   3、内插杆操作平台施工法:砖砌烟囱筒身的施工方法有多种多样,由于各地现场施工的条件和技术水平不同,施工方法也不同。作为砖砌烟囱筒身的施工,我们选择内插杆操作平台的施工方法,这是一种最简单且可靠的施工方法。这样可以省去大量的脚手架搭拆工程和繁重的井架升降设备安装、拆卸。

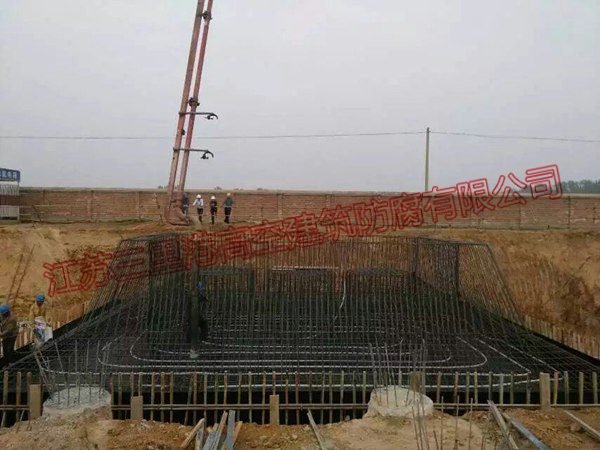

烟囱基础的施工要点和质量要求
1、烟囱的基础多为圆形,也有正方形、六角形和环形等。   2、烟囱基础的埋置深度应为地面筒身高度的1/20~1/50 左右。     3、基础的实际位置和尺寸对应设计的位置和尺寸,不得超过误差规定值,即基础中心对设计座标的误 差位移值是15毫米。    4、中心控制桩,根据平面图和烟囱的座标中心,作互成90°两个方向的两组控制桩,每组要做两个桩。   H为烟囱筒身高度。这里的关键是两组控制桩的延长线相交的90°角要精确无误,否则将无法控制筒身 的的垂度。    5、中心桩的设置。在基础土方施工前,根据设计图纸的要求,从控制桩定出烟囱的座标中心点,开挖完土方之后,用“十”字交会法再次固定中心点。在基础砼时,在中心位置埋设一块钢板,基础完成后,根据控制桩,再运用“十”字交会法把中心点定到钢板上,作出中心记号,钢板上的中心点,就是烟囱施工中 的中心控制桩。    6、基础完成后,应立即进行验收和基坑的回填,回填土每层厚度不及超过0.2米,回填土应分层夯实, 最后应稍高出地面,以利排水,做护坡。
烟囱施工的安全管理
(1)烟囱新建注意的问题如下: “看”:主要查看管理记录、持证上岗、现场标识、交接验收资料、“三宝”使用情况、“洞口”、“临边”防护情况、设备防护装置等。  “量”:主要是用尺实测实量。  “测”:用仪器、仪表实地进行测量。  “现场操作”:由司机对各种限位装置进行实际动作,检验其灵敏程度。 (2)安全检查的注意事项有:   ①安全检查要深入基层、紧紧依靠职工,坚持领导与群众相结合的原则,组织好检查工作。  ②建立检查的组织领导机构,配备适当的检查力量,挑选具有较高技术业务水平的专业人员参加。   ③做好检查的各项准备工作,包括思想、业务知识、法规政策和检查设备、奖金的准备。  ④明确检查的目的和要求。  ⑤把自查与互查有机结合起来。  ⑥坚持查改结合。  ⑦建立检查档案。   ⑧在制定安全检查表时,应根据用途和目的具体确定安全检查表的种类。  (3)项目经理部安全检查制度的主要规定应有:   ①定期对安全控制计划的执行情况进行检查、记录、评价和考核。对作业中存在的不安全行为和隐患,签发安全整改通知,由相关部门制定整改方案,落实整改措施,实施整改后应予复查。   ②根据施工过程的特点和安全目标的要求确定安全检查的内容。  ③安全检查应配备必要的设备或器具,确定检查负责人和检查人员,并明确检查的方法和要求。   ④检查应采取随机抽样、现场观察和实地检测的方法,并记录检查结果,纠正违章指挥和违章作业。   ⑤对检查结果进行分析,找出安全隐患,确定危险程度。
